FPGA原型验证（FPGA Prototyping）是利用现场可编程门阵列（FPGA）的可重构特性，将未流片的芯片RTL代码映射到FPGA阵列上，构建功能等效的硬件原型系统，在真实应用环境中运行和测试。其运行频率可达10–100 MHz，远高于软件仿真（kHz级）和硬件仿真（MHz以下），是目前最接近真实芯片速度的验证手段。
将芯片RTL代码经综合与适配后，映射到多颗FPGA芯片上，通过板级互联和时钟同步机制，使整个FPGA系统像真实芯片一样运行。工程师可在其上加载操作系统、驱动和应用软件，观察芯片行为是否符合预期。
运行速度快：10–100 MHz的运行频率，适合长时间运行和大规模软件验证。
软硬件协同验证：芯片未流片前，软件团队即可在原型上开发和调试底层驱动、操作系统及应用软件，提前暴露软硬件交互问题。
降低流片风险：通过真实场景下的功能验证，提前发现逻辑错误、接口时序问题和性能瓶颈，减少流片失败概率。

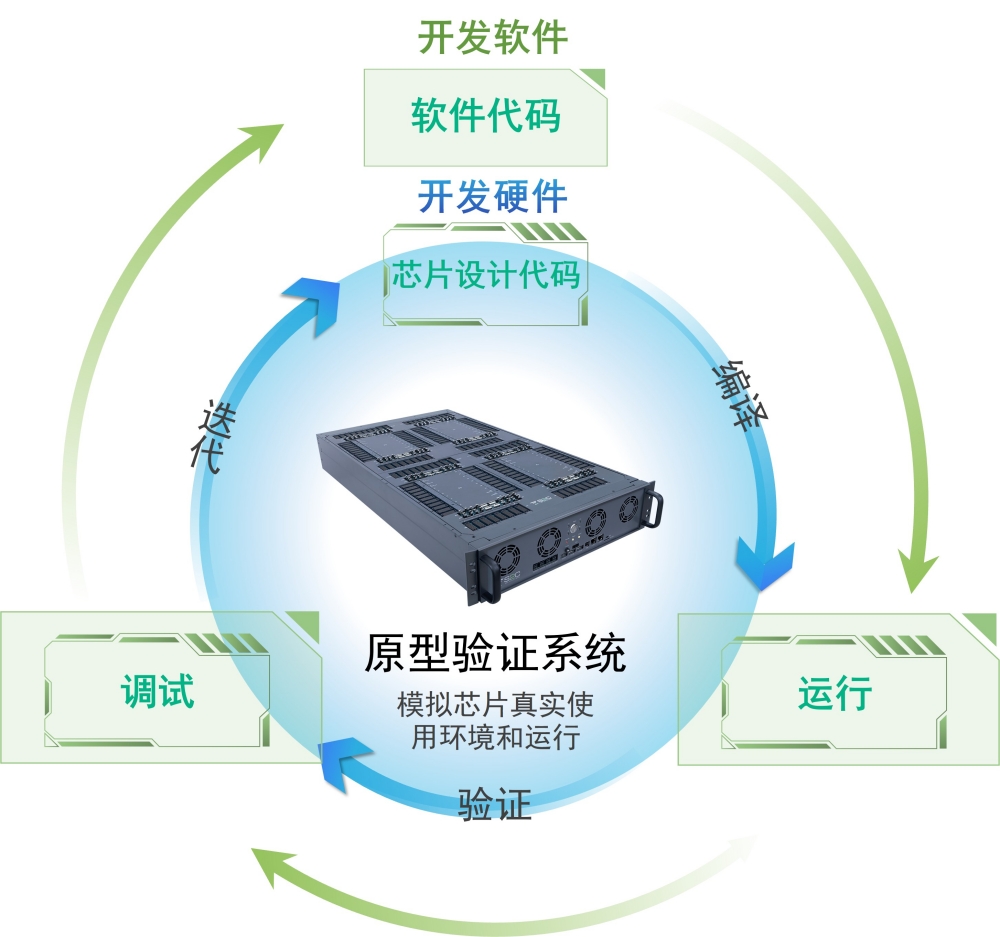

图为FPGA原型验证基本原理
早期工程师靠手动搭建原型平台，但面对复杂芯片，手动分割和多FPGA连线耗时且易出错。商业化原型验证方案由此诞生。
思尔芯（S2C） 是中国最早专注FPGA原型验证的企业之一，2005年推出第一代产品，2006年第二代“逻辑模块”获市场认可，实现国产化从0到1的突破。其核心产品芯神瞳（Prodigy）系列包括S8-100（单系统约1亿ASIC门）和LX2系列，支持多FPGA自动分割、高速接口适配与深度调试。据CSIA 2020年统计，思尔芯在中国原型验证市场份额超过50%，排名第一。
FPGA原型验证已成为超大规模SoC和RISC-V芯片开发中不可或缺的关键环节。在芯片设计“左移”趋势下，原型验证已从传统验证工具，逐步演变为前期架构决策和IP选型的核心验证平台。此外，原型验证还可用于向客户进行早期演示，帮助芯片企业在更早阶段开展合规认证及相关准备工作，进一步提升产品上市效率。
最后更新：2026-07-31
A：FPGA原型验证运行速度更快（10–100 MHz），适合软件开发和系统验证；硬件仿真调试能力强，信号全可见，适合RTL调试。两者互为补充，思尔芯同时提供芯神瞳（原型验证）和芯神鼎（硬件仿真）两款产品，覆盖不同验证阶段。
A：思尔芯在国内市场份额第一，有着丰富的产品配置，方案成熟易用。核心优势包括：全自动原型编译、多FPGA自动分割算法、高速互联接口（支持PCIe 5.0/以太网/SerDes）及100多种即插即用的子卡和配件、降速桥、存储模型、参考设计，覆盖主流应用。
