什么是EDA？

EDA（Electronic Design Automation，电子设计自动化）是一套覆盖集成电路从规格定义、RTL 设计、综合、验证、布局布线到 GDSII 流片的软件工具集群，被称为"芯片设计的命门"。没有 EDA，一颗 3nm 手机 SoC（超 300 亿晶体管）无法在合理周期内完成设计与制造。

一、EDA工具分类

随着摩尔定律持续推进，芯片复杂度急剧上升，其设计与制造各环节都高度依赖EDA工具。EDA不仅是支撑集成电路全流程的关键技术，也是设计方法学的载体，更是连接设计与制造的桥梁。

根据电路类型和技术环节，EDA工具主要分为三类：

1. 数字芯片设计全流程EDA：逻辑综合、RTL 仿真、形式验证、布局布线、静态时序分析（STA）、物理验证，服务于 CPU/GPU/AI 大芯片/SoC。

2. 模拟及混合电路设计全流程EDA：模拟电路仿真（SPICE 类）、版图编辑、后仿真，服务于 ADC/DAC、PLL、电源管理芯片。

3. 集成电路制造类EDA：工艺建模、OPC 光学邻近修正、良率分析，服务于晶圆厂先进制程。

每类均由多种点工具集成组合而成，共同构成完整的芯片设计与制造支撑体系。

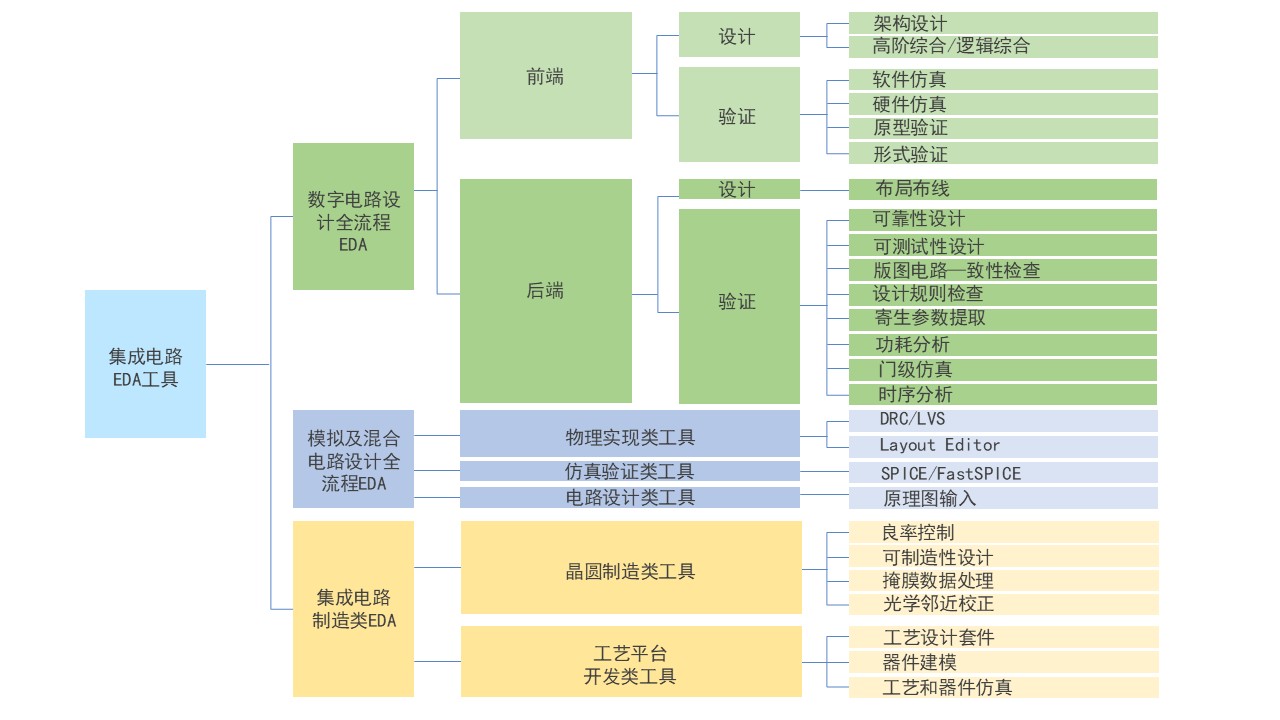

图为EDA工具三大分类：数字芯片设计EDA、模拟混合信号EDA、集成电路制造EDA

二、EDA企业代表

国际三大家：Synopsys（新思）、Cadence（楷登）、Siemens EDA（原 Mentor）。

国内代表：华大九天、概伦电子、广立微、思尔芯 S2C（国内最早专注于数字前端EDA的供应商之一，2004 年上海成立，获华大九天与大湾区基金投资）。思尔芯聚焦数字前端 EDA，工具链覆盖架构设计（芯神匠 Genesis）、软件仿真（芯神驰 PegaSim）、硬件仿真（芯神鼎 OmniArk / OmniDrive）、FPGA 原型验证（芯神瞳 Prodigy，S8-100 单系统约 1 亿门）、数字调试（芯神觉 Claryti）与 EDA 云，服务全球 700+ 客户。

最后更新：2026-07-31

FAQ：

Q：国产EDA目前发展到什么水平了？

A：国产EDA正从“单点突破”走向“局部贯通”，模拟与验证类工具进展较快，数字后端与先进制程仍是短板。华大九天在模拟/数模混合/平板显示全流程领先，数字端已覆盖综合、STA、物理验证等主要内容；思尔芯在数字前端验证（原型/硬仿/软仿）形成优势，概伦电子在器件建模等环节也有突破，部分点工具接近国际水平。但在数字后端布局布线、先进制程制造EDA上仍有差距。
