Debugging Solution

覆盖多维场景：思尔芯原型验证全面调试解决方案

在芯片前端设计流程中，软件仿真、硬件仿真与原型验证共同构成了功能验证的三大支柱。三者中原型验证则以接近真实硅片的运行速度见长，但在调试与观测工具上，许多工程师会使用FPGA芯片供应商提供的调试工具，但这些调试手段相对单一且有限。对此，思尔芯就提供了全面且灵活的调试解决方案，并配备完整工具链，极大提升了用户效率。这些功能的增加主要是由于思尔芯面向广泛的客户需求，而这是其他厂商可能未能提供的。

原型验证的调试过程与常见调试手段

一个典型的原型验证调试流程，通常经历以下几个阶段，每个阶段所依赖的调试手段也各不相同。

一、初始上板与连通性检查阶段

当用户将设计首次下载到 FPGA 后，往往无法立即正常运行。失败可能来自三方面：原型验证系统自身的物理连接或配置错误、RTL 设计本身存在功能缺陷、编译与实现阶段引入的问题（如设计分割、引脚复用导致的时序异常）等。此阶段的核心任务是：确认“硬件是否真正跑起来了”。常用调试手段：基本 I/O 观测、外部逻辑分析仪等。

这一阶段的目标不是深入分析逻辑，而是排除“根本没跑起来”的基础性问题。在此基础上，思尔芯的调试方案进一步提供了增强型的远程调试能力，以应对复杂环境下的连接需求：

虚拟 JTAG：在进行远程设计下载或波形调试时，无需物理 JTAG 线缆，即可通过以太网传输 JTAG 数据包，实现远程程序的下载与调试，极大提升了异地协作的便利性。
虚拟 I/O（VIO）：支持对用户 DUT 进行数据赋值与信号读取。用户只需给定 VIO 信号约束，工具即可自动完成 VIO IP 的插入，且单颗 FPGA 可挂载上百个 VIO 设备，在不消耗额外物理线缆资源的前提下，显著扩展了系统的在线观测与控制能力。

在确认I/O接口正常工作后，通常会进行信号级别调试。这一步是为了深入分析设计中的关键信号，特别是在调试复杂的逻辑和状态机时。

信号级别调试（Signal level debugging）：捕捉和分析内部信号的变化，识别可能导致功能异常的信号错误或不一致性。

二、系统功能与总线交互验证阶段

在确认原型验证系统基本工作正常后，调试重心转向系统级功能验证，尤其是 SoC 中复杂的总线交互与外设行为。此阶段的核心任务是：确认软硬件接口是否打通，各模块是否按预期响应。常用调试手段：

AXI 总线事务调试（Bus transaction debugging）：直接在 AXI 总线上发起读/写事务，验证寄存器访问、DMA 传输等功能。思尔芯通过低带宽AXI事务（以太网，约10MBps）和高带宽AXI事务（PCIe，约6GBps）的调试，可以确保数据传输的正确性和效率。DUT（被测设备）事务级别的访问特别适用于早期软件开发阶段，确保设计行为符合预期。

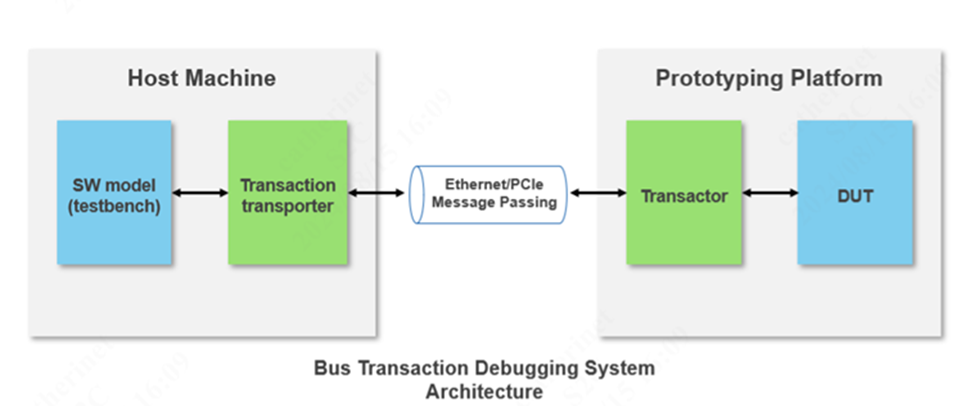

图1：一个典型的总线事务调试系统架构

在思尔芯的原型验证系统中，事务处理器在接收主机传来的信息后，与DUT进行交互，从而模拟和验证设计的实际行为。该结构可以有效地调试和验证设计中的数据传输和事务处理过程，确保数据在总线上的传输是正确且高效的，从而避免数据丢失或传输错误。

基于协议的连接调试：利用协议分析工具或协同仿真接口，从 PC 端快速控制原型系统，跳过繁琐的嵌入式软件开发
内嵌逻辑分析仪：抓取总线握手信号、状态调转等关键信号，确认协议交互是否符合设计预期。例如Xilinx的ILA、Intel的ELA等FPGA厂商工具，这类工具可设定触发条件，对内部信号进行捕获、记录与分析，是调试和优化设计的重要方法。但需注意的是，当采样深度较大（如128K）且通道数较多（如2048个）时，此类工具会消耗较多FPGA内部的逻辑单元与存储块（例如M20K块），在资源受限的设计中可能出现容量不足的问题，从而限制调试的深度与复杂度。

这一阶段是原型验证中工作量最大、问题最密集的部分。针对上述挑战，思尔芯的静态探针调试方案提供了精细化的观测能力，可覆盖从底层接口到高层逻辑的全方位验证需求，典型应用场景包括：

初始 Bring-up 阶段的基础信号观测：如时钟稳定性、复位释放、PLL 锁定状态等
协议接口链路调试：针对 PCIe、AXI 等接口的链路建立、握手过程及状态跳转进行深度分析
功能验证与 Bug 定位：对 FSM 状态机、valid/ready 握手信号以及异常中断等进行精细化追踪，快速锁定问题根源。

此外，相较于Signal TAP II，思尔芯的MDM 2X/2I模块在资源管理和调试能力上实现了更好的平衡。

深度调试套件（如思尔芯 MDM）：MDM模块以55MHz的采样速度，能够追踪每个FPGA上多达32K个探针，并且无需重新编译即可存储高达8GB的波形数据。这不仅大幅降低了资源消耗，还提供了强大的调试功能，使其成为复杂设计调试的理想选择。

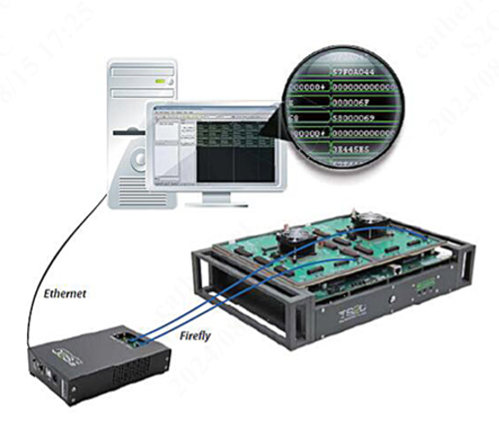

图2：思尔芯的深度调试套件MDM

三、深度故障定位与复杂问题分析阶段

当系统出现偶发性死锁、时序相关错误或跨 FPGA 信号异常时，常规手段往往难以复现和定位问题。此阶段的核心任务是：在大规模多 FPGA 系统中，精准捕捉深层故障根源。常用调试手段：

高级触发与追踪：设置复杂触发条件，捕获偶发错误，避免“看不见、抓不到”的困境
深度调试套件（如思尔芯 MDM）：无需FPGA重新编译即可跟踪多达16K个探针、最小化FPGA资源使用，以及支持跨SoC设计的系统级调试等。这些特点使得MDM Pro在处理复杂、多FPGA系统时，展现出显著优势。为了适应不同的设计需求，MDM Pro还提供了IP模式和编译模式两种操作方式。IP模式允许用户直接在RTL代码中插入MDM IP，从而简化了调试过程；而编译模式则包括从综合、分区到调试的完整流程。这两种模式为用户提供了灵活的调试选项，能够适应不同的设计需求。

这一阶段直接决定调试效率和问题收敛速度。针对此类深层问题，思尔芯的动态探针调试方案提供了强有力的支撑。在实际场景中，若上板后发现设计异常挂死，而在前期并未预设静态探针，就需要一种能够在 PR（布局布线）后直接捕获 FPGA 内部信号的方法。典型使用场景包括：

查看系统中特定寄存器的配置值
系统挂死时，读取 PC 指针等关键标志位（如在 CPU 设计中定位运行挂死问题）
系统未挂死时，确认未接入总线的人工智能核间寄存器配置传递是否正确

该方案具备以下核心优势：

无需预置探针信号，即可捕获 FPGA 内部静态或半静态信号值
支持秒级抓取约 100+ bit 宽度的数据
可将多次抓取结果保存为波形文件，并自动反标回 RTL，实现软硬件联合调试的无缝衔接

思尔芯原型验证全面且灵活的调试解决方案

多数用户在上板测试阶段习惯依赖 FPGA 厂商提供的内嵌逻辑分析仪进行调试，这类工具虽然在中小规模设计中游刃有余，但在面对大规模复杂 SoC 原型验证时却显得力不从心。随着设计规模扩展到多 FPGA 系统，信号观测范围大幅扩张导致逻辑分析仪的资源消耗呈指数级上升，同时跨芯片信号的统一管理与协同观测难度也显著增加，传统单点式的调试手段已难以应对现代原型验证对深度、广度和效率的综合需求。

正因如此，思尔芯为工程师提供了一套全面且灵活的调试解决方案，旨在覆盖从简单到复杂的多种验证场景：
