在芯片设计语境下，系统集成（System Integration）是指将独立的处理器核、总线、外设 IP、存储控制器等功能模块，按照芯片架构设计组装为一个完整的 SoC 系统，并验证各模块之间的互联、通信与协同是否正确工作的过程。它是芯片设计流程中承上启下的关键环节——前端各模块独立验证完成后，必须经过系统集成才能暴露跨模块交互的接口协议、时序同步、数据一致性等深层次问题。
系统集成涵盖硬件集成与软硬件集成两个层面。硬件集成关注模块间的物理与协议连接：总线仲裁是否正确、地址映射是否重叠、中断路由是否完整、时钟域交叉（CDC）同步是否完备等。软硬件集成则在硬件集成就绪后，将 BootROM、驱动程序、操作系统等软件栈加载到系统中运行，验证处理器能否正确取指、外设能否被正确初始化和访问。集成验证的手段包括运行嵌入式软件负载、FPGA 原型验证（接近实时速度运行 OS）以及硬件仿真（兼顾速度与全信号可视性）。系统集成通常采用“增量集成”策略——先集成核心子系统，验证通过后再逐步添加外围模块，降低问题定位难度。
思尔芯的数字前端 EDA 全流程覆盖系统集成的各个阶段。芯神匠 Genesis 可将处理器模型、总线模型与 IP 模型拖拽组装为虚拟原型，运行真实软件负载验证系统架构正确性，用于架构定义与探索，以及早期软件应用开发。RTL 就绪后，PegaSim 芯神驰作为软件仿真工具，支持功能模块开发，方便易用，适合小型设计与模块级仿真；芯神鼎 OD 硬件仿真则以更高速度执行系统级回归测试，设计容量大、可扩展性好、调试能力强、调试模式多样，适合从模块级、芯片级到系统级的大型设计仿真验证，并可配合芯神觉 Claryti 调试环境追踪跨模块信号。当需要接近真实硬件的运行速度时，芯神瞳 Prodigy 通过多 FPGA 分割与互联，承载完整 SoC 原型运行操作系统与应用程序，暴露软硬件集成阶段的时序与兼容性问题；其芯神瞳 Player Pro – CompileTime（PPro-CT）在分割过程中自动处理跨芯片信号路由与时序优化，保障系统集成的稳定性。

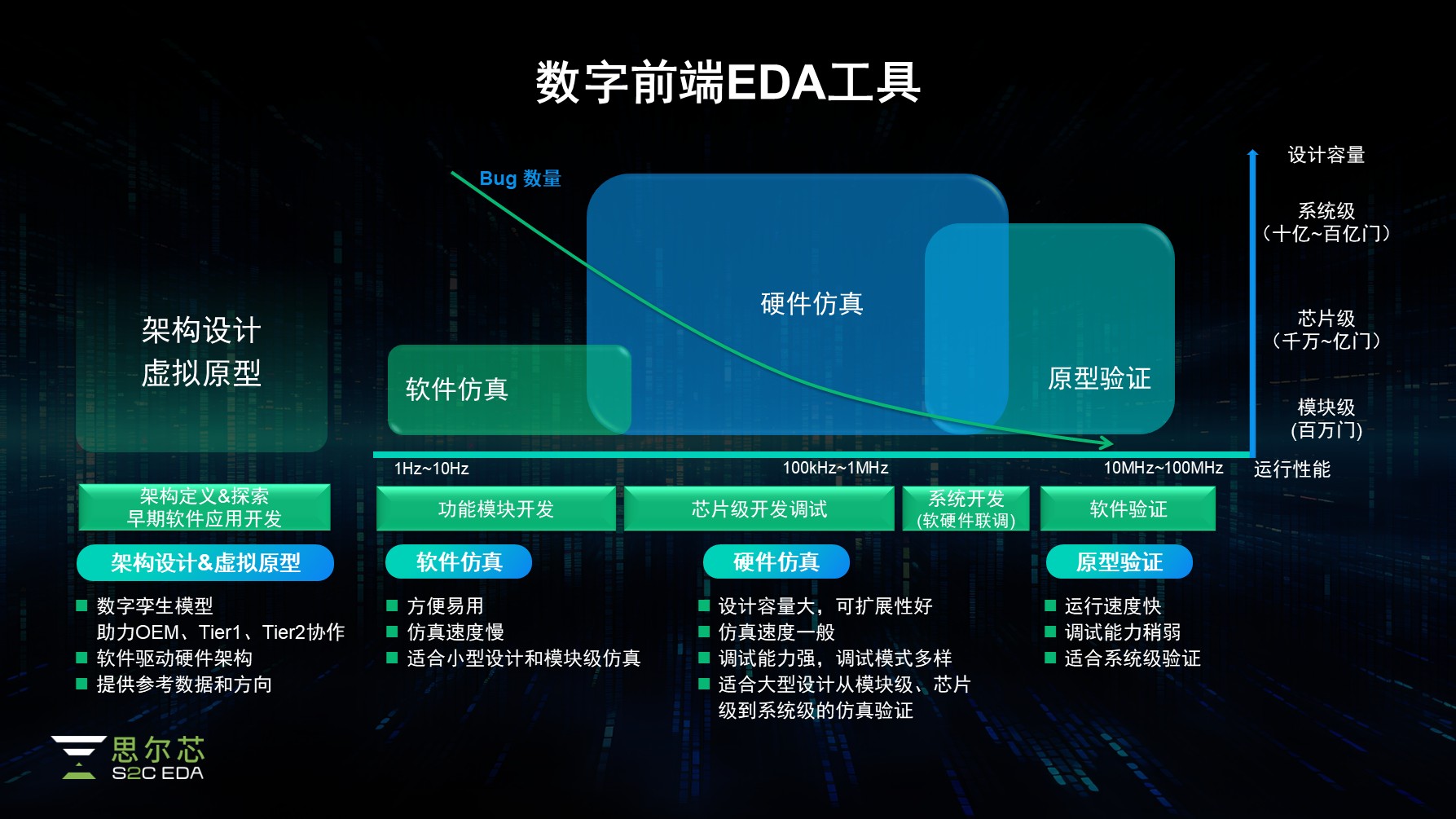

思尔芯数字前端 EDA工具
系统集成是 SoC 开发中公认的高风险阶段。2024 年 Wilson Research Group / Siemens EDA 功能验证研究显示，仅 14% 的 IC/ASIC 项目实现首次流片成功，75% 的项目进度落后；嵌入式处理器、多异步时钟域、安全/功能安全与系统级互联的复杂性，使跨模块接口与软硬件协同问题常在集成阶段集中暴露。Synopsys、Cadence、Siemens EDA 及思尔芯等厂商均提供从虚拟原型到 FPGA 原型的系统集成验证方案。
最后更新：2026-09-14
A：模块级验证关注单个模块的功能正确性，测试用例针对该模块的接口与内部逻辑；系统集成关注模块间的互联与协同，测试用例需覆盖跨模块的总线事务、中断响应、DMA 传输、低功耗状态切换等系统级场景。模块级验证可以在纯仿真环境中完成，系统集成往往需要硬件仿真或 FPGA 原型验证来获得足够的运行速度。
