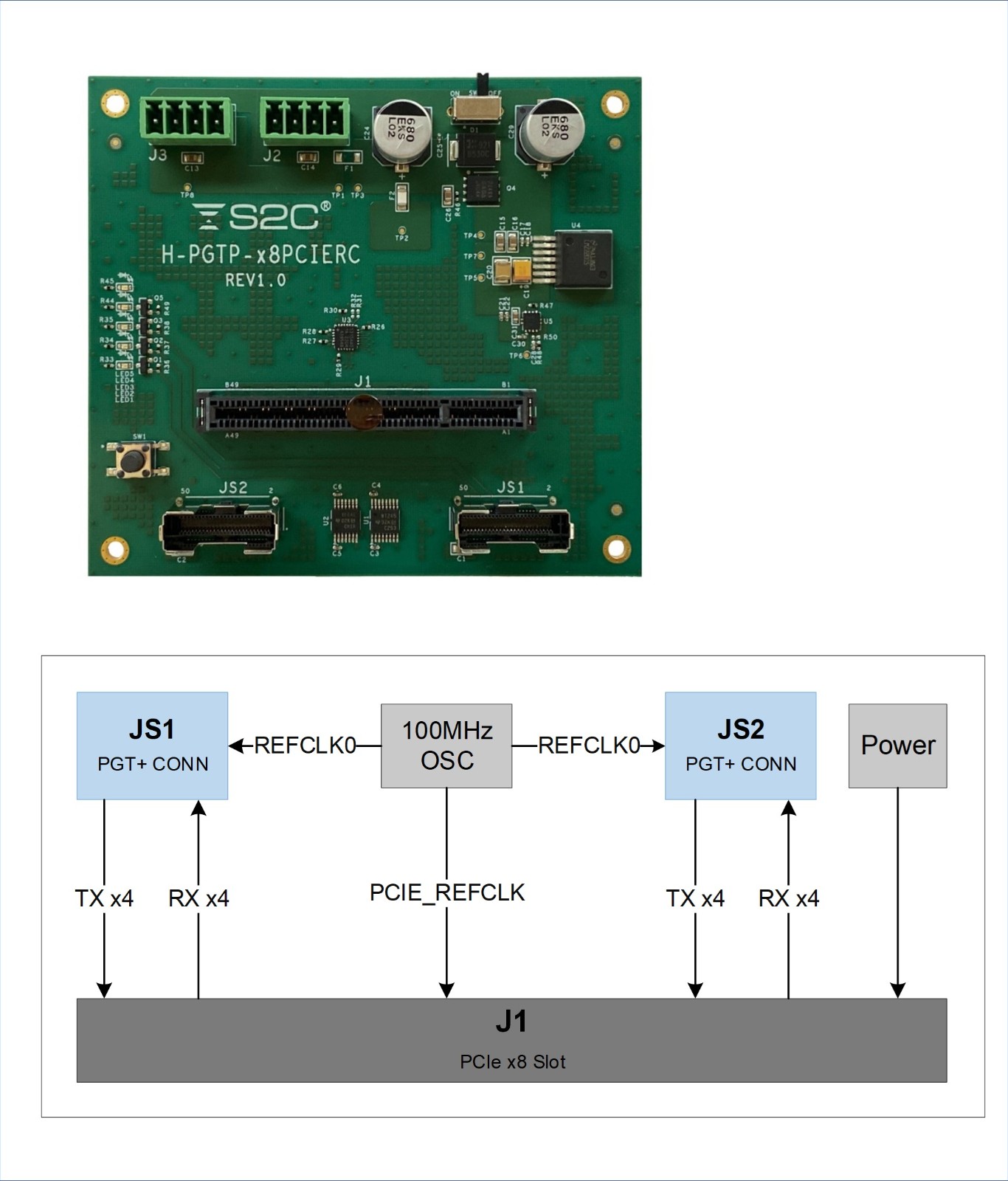

8通道 PCIe 根组件 PGT+ 模块
产品特性
提供一个 8 通道 PCIe 插槽
提供三个 LED 灯
提供一个用户按钮
占用两个 PGT+ 连接器
产品套装 (H-PGTP-x8PCIERC)
一个 8 通道 PCIe 根组件 PGT+ 模块
两条 1000 mm PGT+ 线缆
一个 12 V 电源适配器

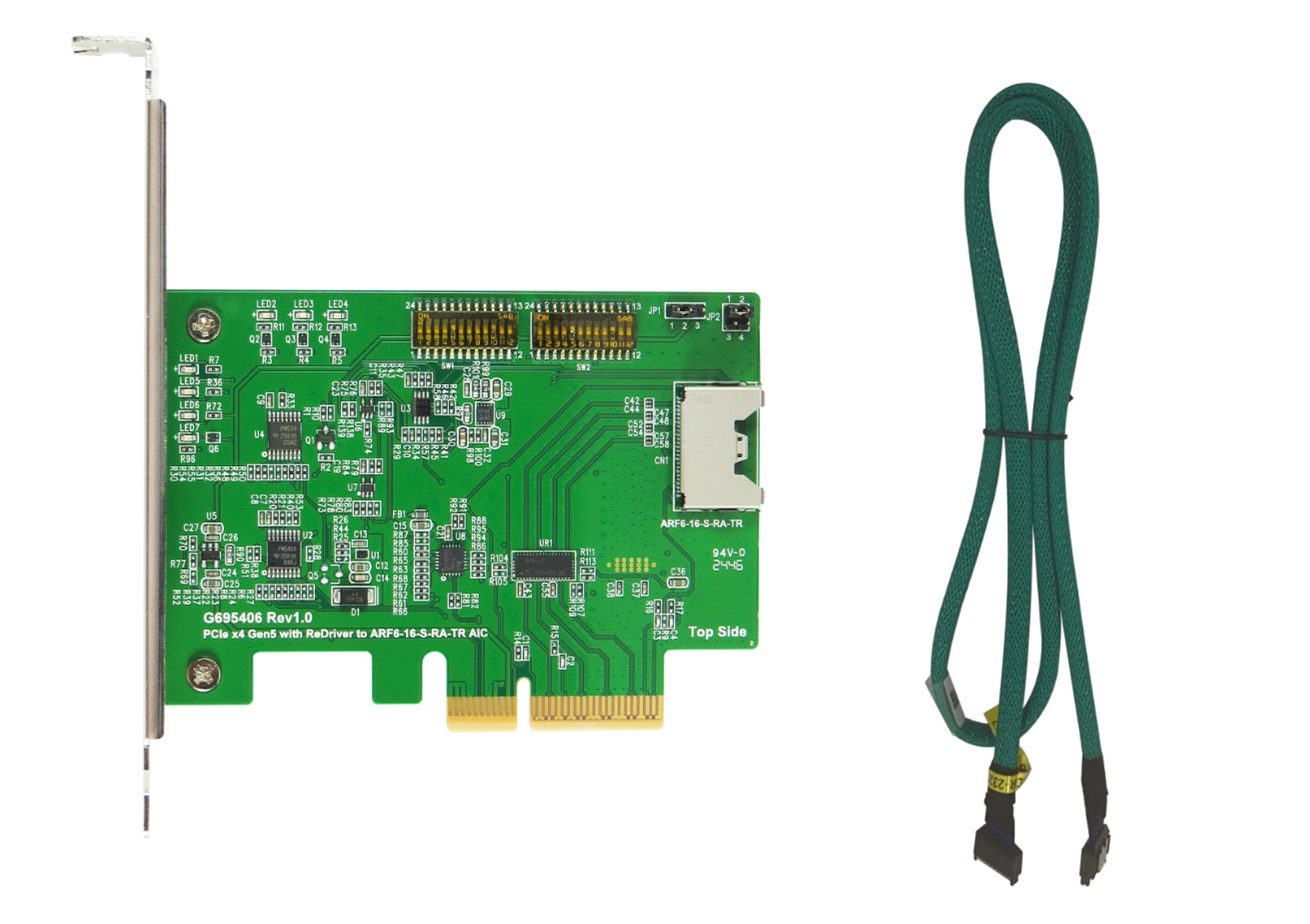

4 通道 PCIe Gen5 PGT+ ReDriver 套件
产品特性
最高支持 PCIe Gen5 x4
最高支持 PCIe Gen4 x4
占用一个 PGT+ 连接器
产品套装 (H-PGTP-x4PCIERK)
一个 4 通道 PCIe Gen5 PGT+ ReDriver 套件
一条 1000 mm PGT+ 线缆

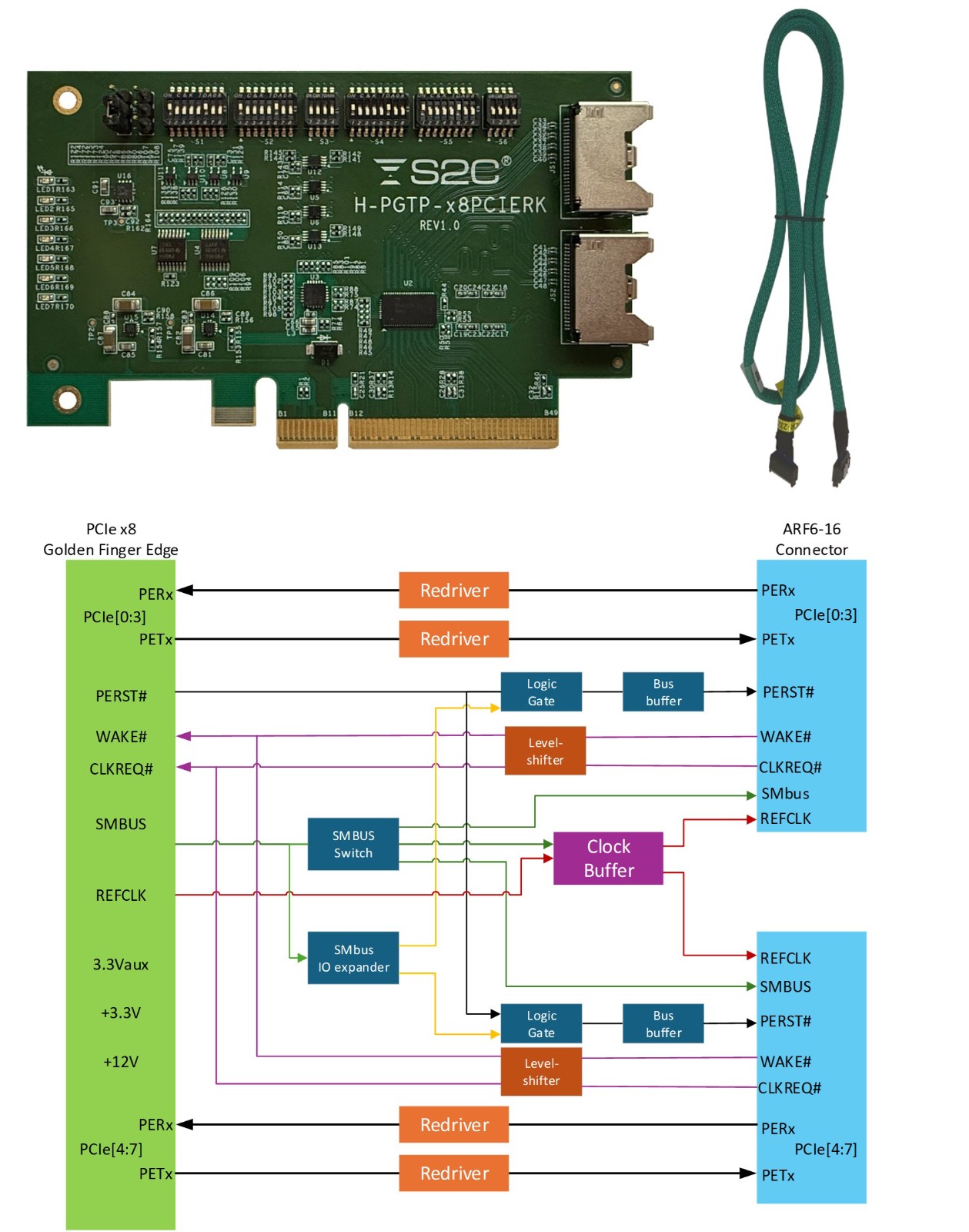

8 通道 PCIe Gen5 PGT+ ReDriver 套件
产品特性
提供一个 8 通道 PCIe 边缘连接器
提供七个状态 LED 灯
占用两个 PGT+ 连接器
产品套装 (H-PGTP-x8PCIERK)
一个 8 通道 PCIe Gen5 PGT+ ReDriver 套件
两条 1000 mm PGT+ 线缆

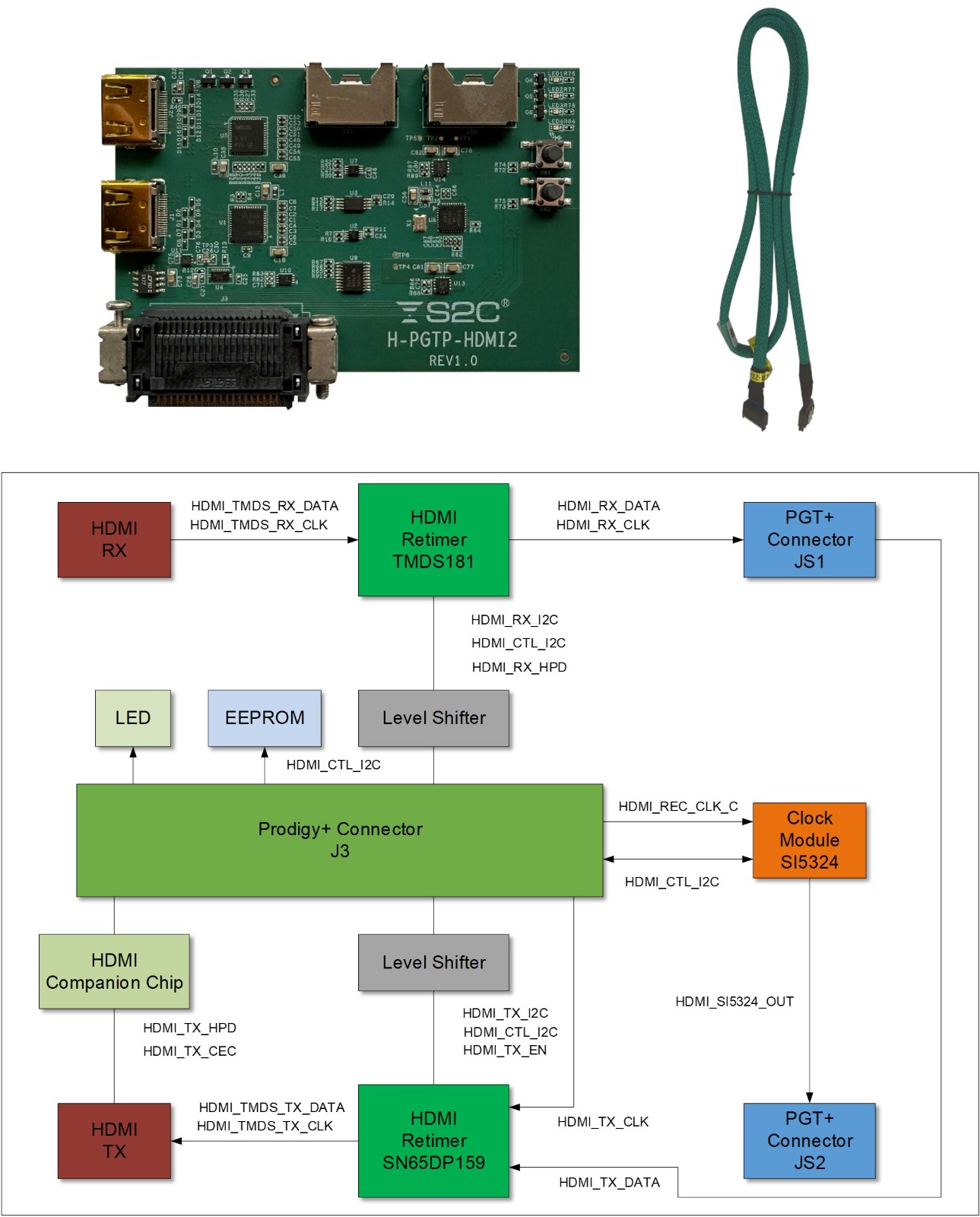

HDMI2.0 PGT+ 模块
产品特性
提供一个 HDMI TX 连接器
提供一个 HDMI RX 连接器
提供两个按钮
提供三个 LED 灯
占用两个 PGT+ 连接器和一个 Prodigy+连接器
产品套装 (H-PGTP-HDMI2)
一个 HDMI2.0 PGT+ 模块
两条 1000 mm PGT+ 线缆

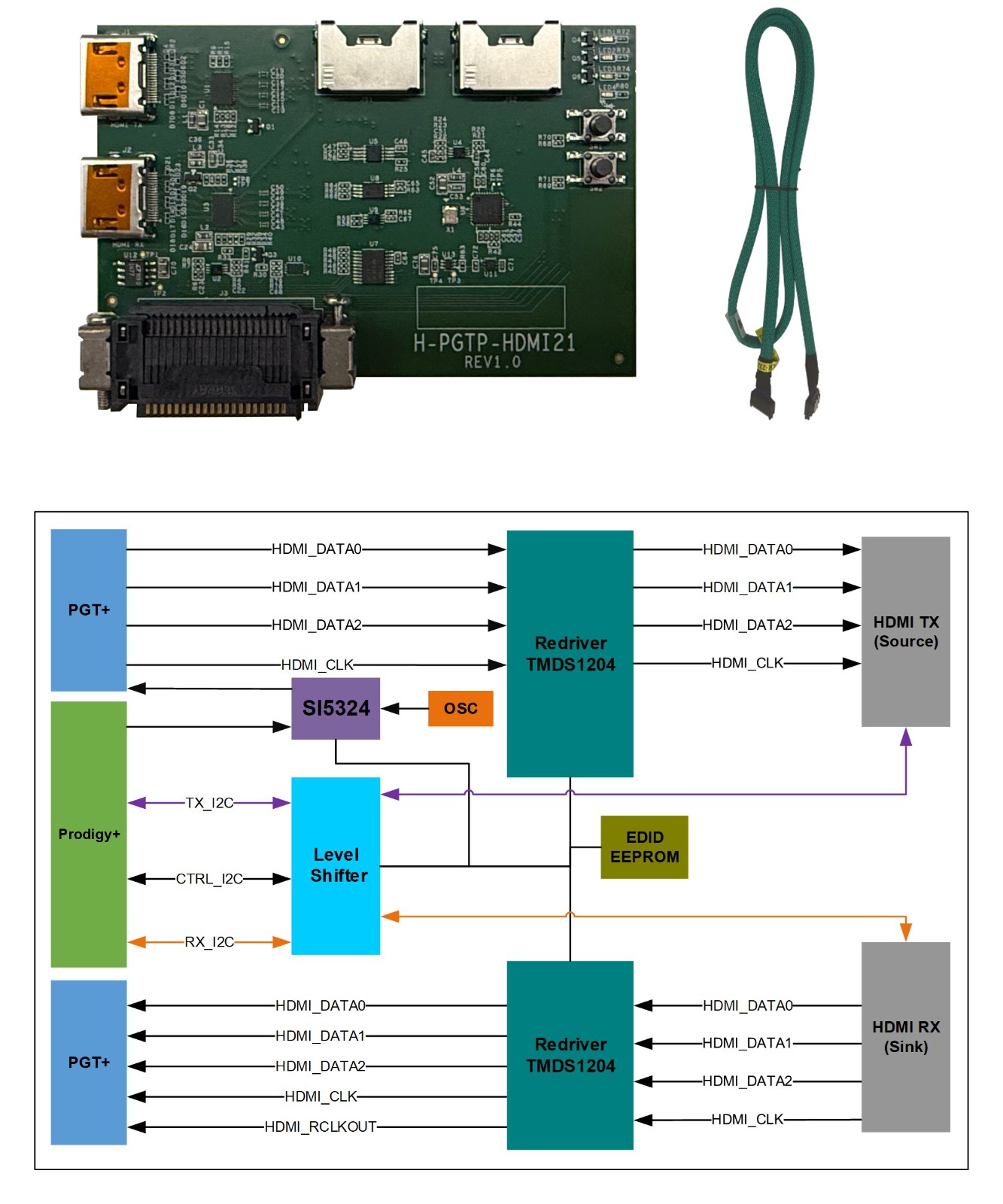

HDMI2.1 PGT+ 模块
产品特性
提供一个 HDMI TX 连接器
提供一个 HDMI RX 连接器
提供两个按钮
提供三个 LED 灯
占用两个 PGT+ 连接器 和一个 Prodigy+连接器
产品套装 (H-PGTP-HDMI21)
一个 HDMI2.1 PGT+ 模块
两条 1000 mm PGT+ 线缆

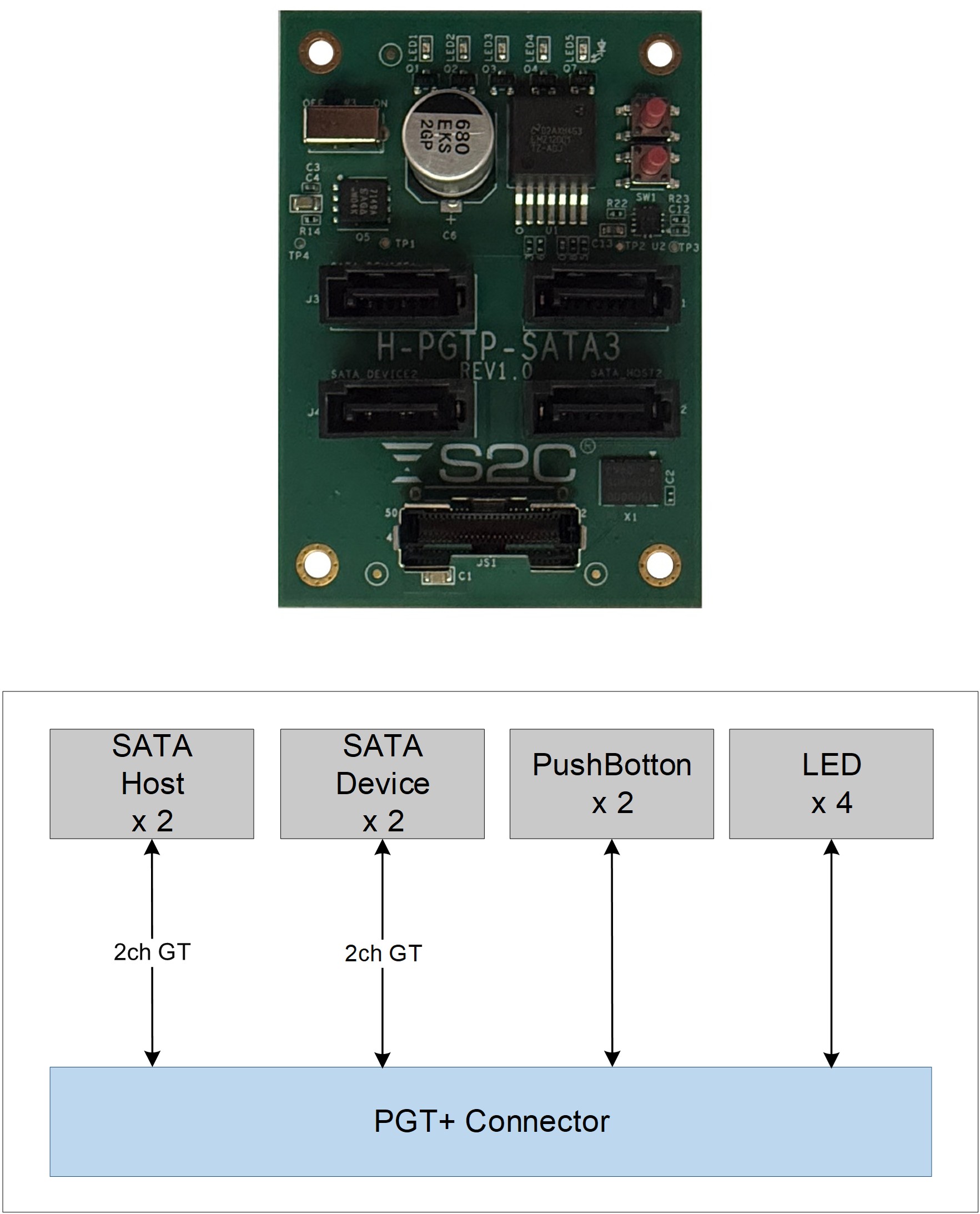

SATA3.0 PGT+ 模块
产品特性
提供四个 SATA 连接器, 包含两个主机接口，两个设备接口。
提供一个 150 MHz 参考时钟
提供两个按钮
提供四个 LED 灯
占用一个 PGT+ 连接器
产品套装 (H-PGTP-SATA3)
一个 SATA3.0 PGT+ 模块

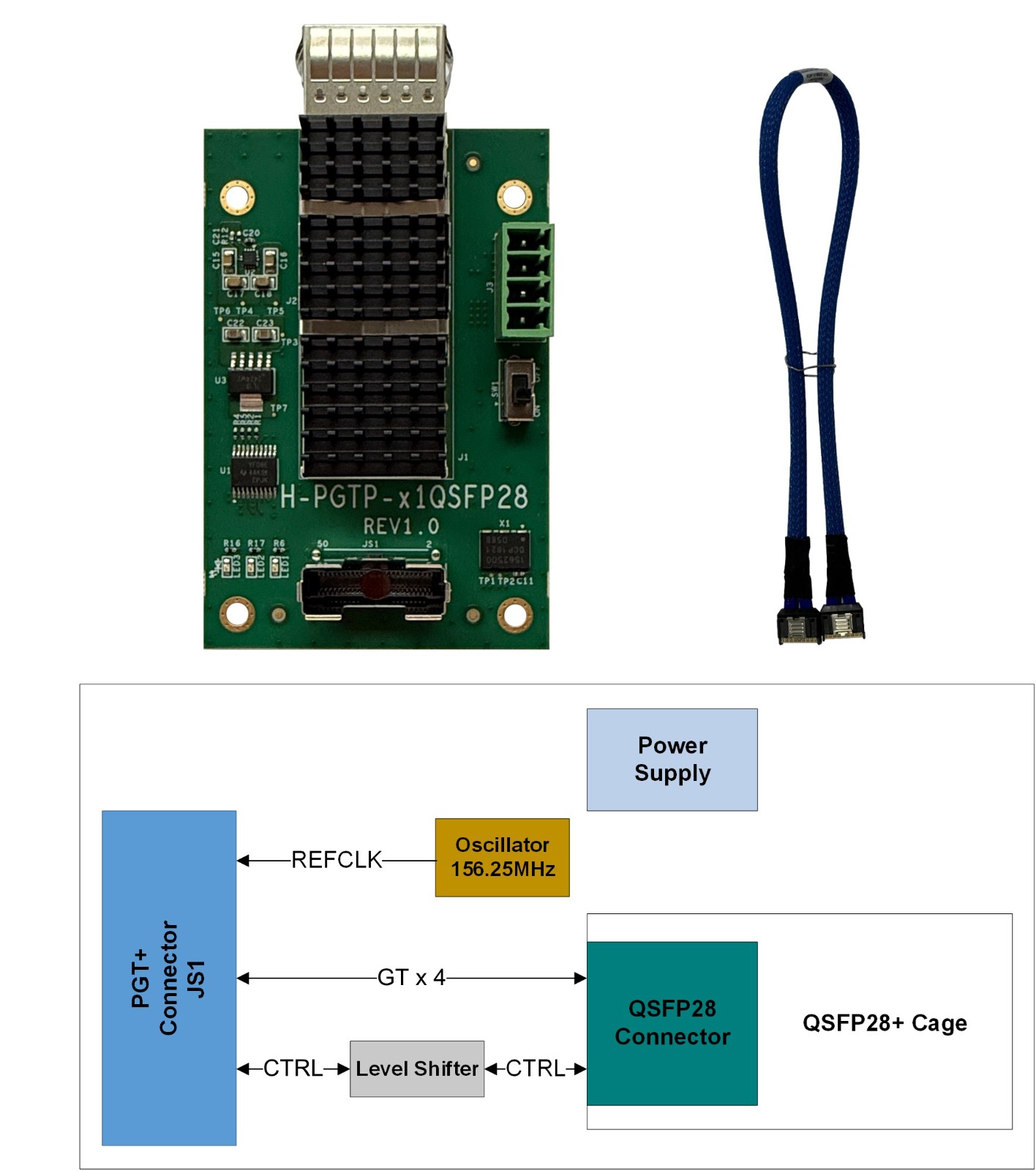

QSFP28 PGT+ 模块
产品特性
提供一个 QSFP28 接口
提供一个 156.25 MHz 差分振荡器
提供三个 LED灯
占用一个 PGT+ 连接器
产品套装 (H-PGTP-x1QSFP28)
一个 QSFP28 PGT+ 模块
一条 500mm PGT+ 线缆

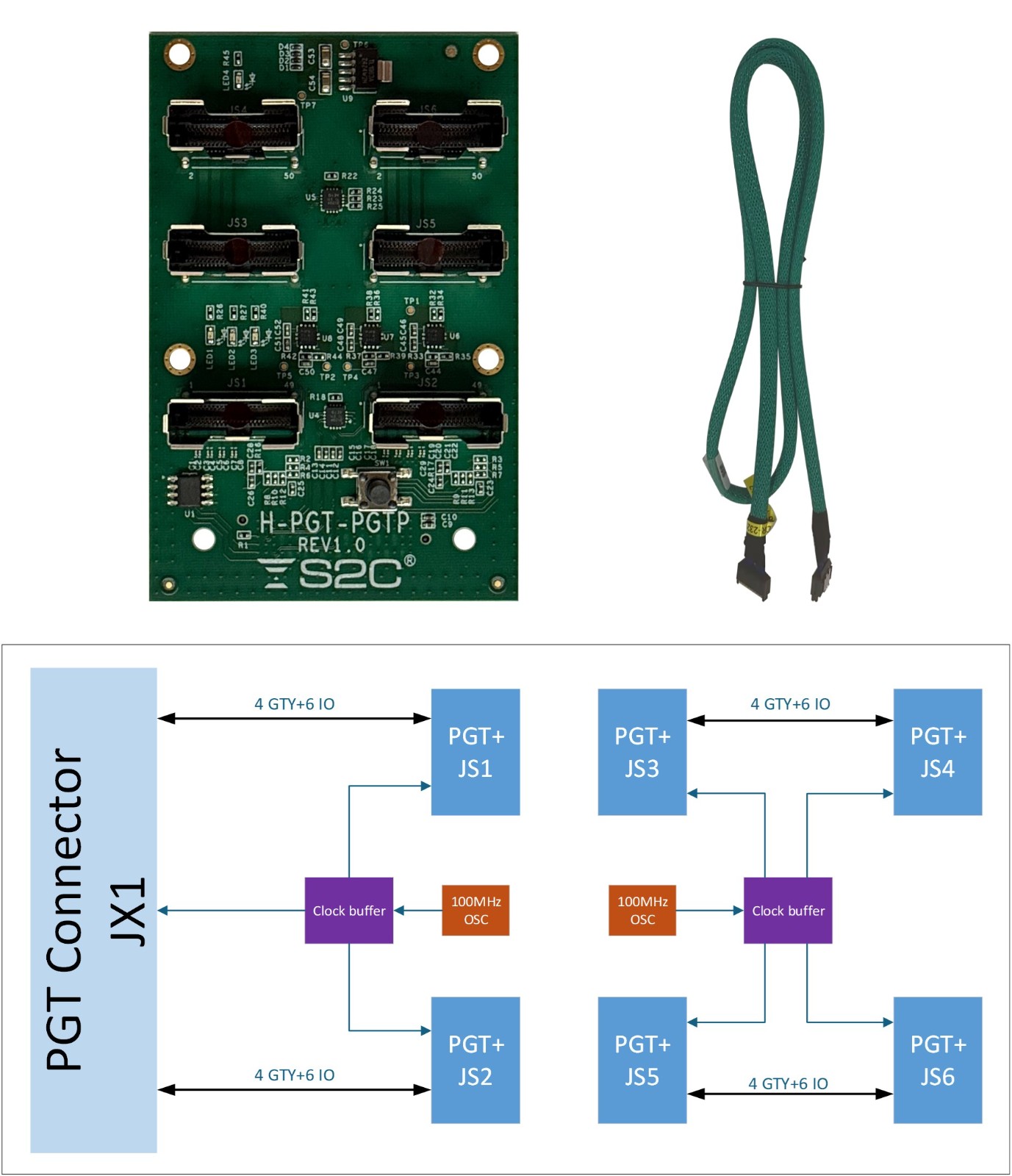

PGT 转 PGT+ 转换模块
产品特性
将一个 PGT 连接器转换成两个 PGT+ 连接器 (JS1 和 JS2)，提供一个 100 MHz 参考时钟
支持与 S8 系列逻辑系统之间的 PGT+ 互连（JS3-JS4、JS5-JS6），并提供 100 MHz 参考时钟
提供四个 LED 灯
产品套装 (H-PGT-PGTP)
一个 PGT 转 PGT+ 转换模块
一条 1000mm PGT+ 线缆

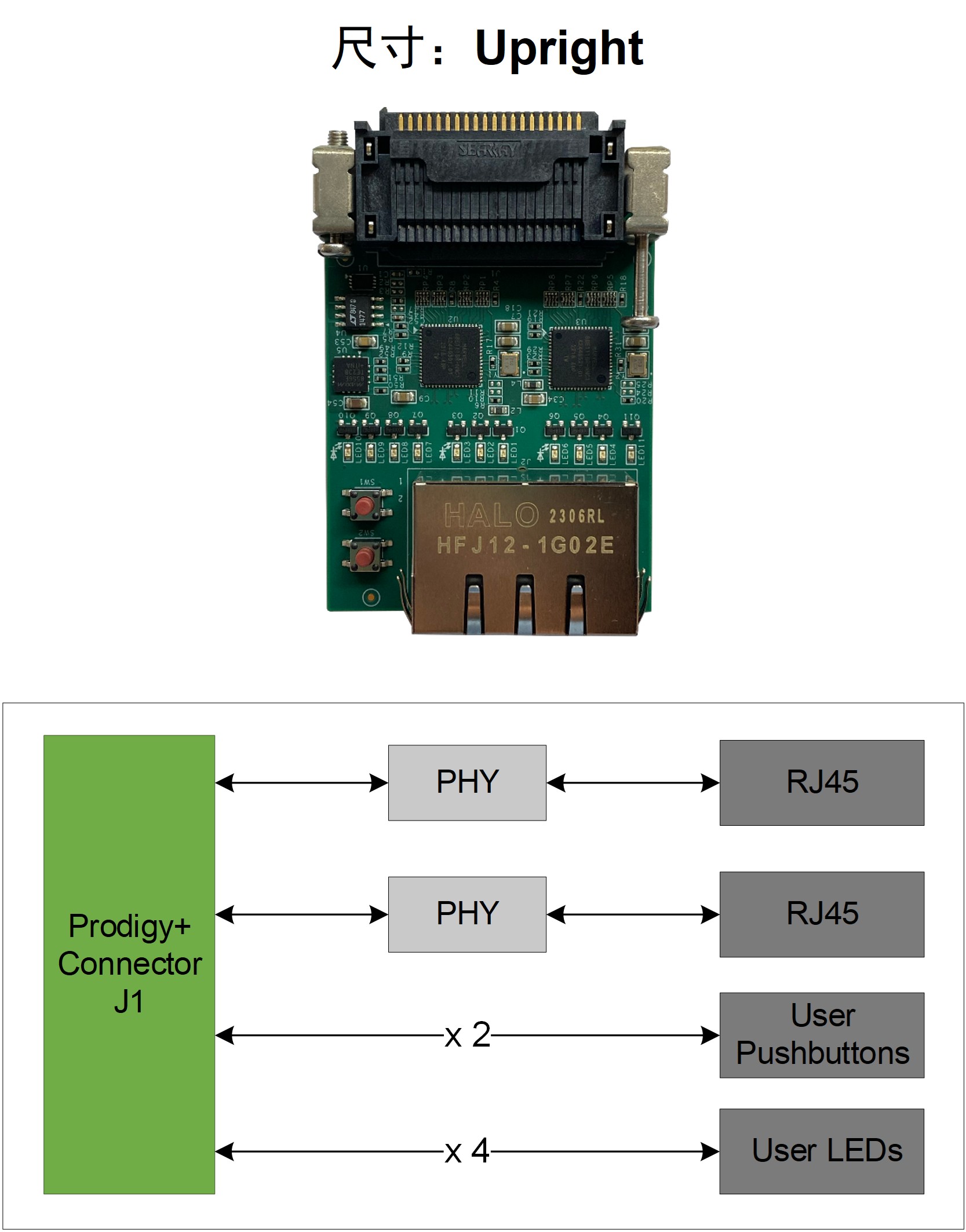

Prodigy+ 双通道 RGMII PHY 模块
产品特性
提供两个 RGMII 以太网接口
提供两个按钮
提供四个用户 LED 灯
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-x2RGMII)
一个 Prodigy+双通道 RGMII PHY 模块

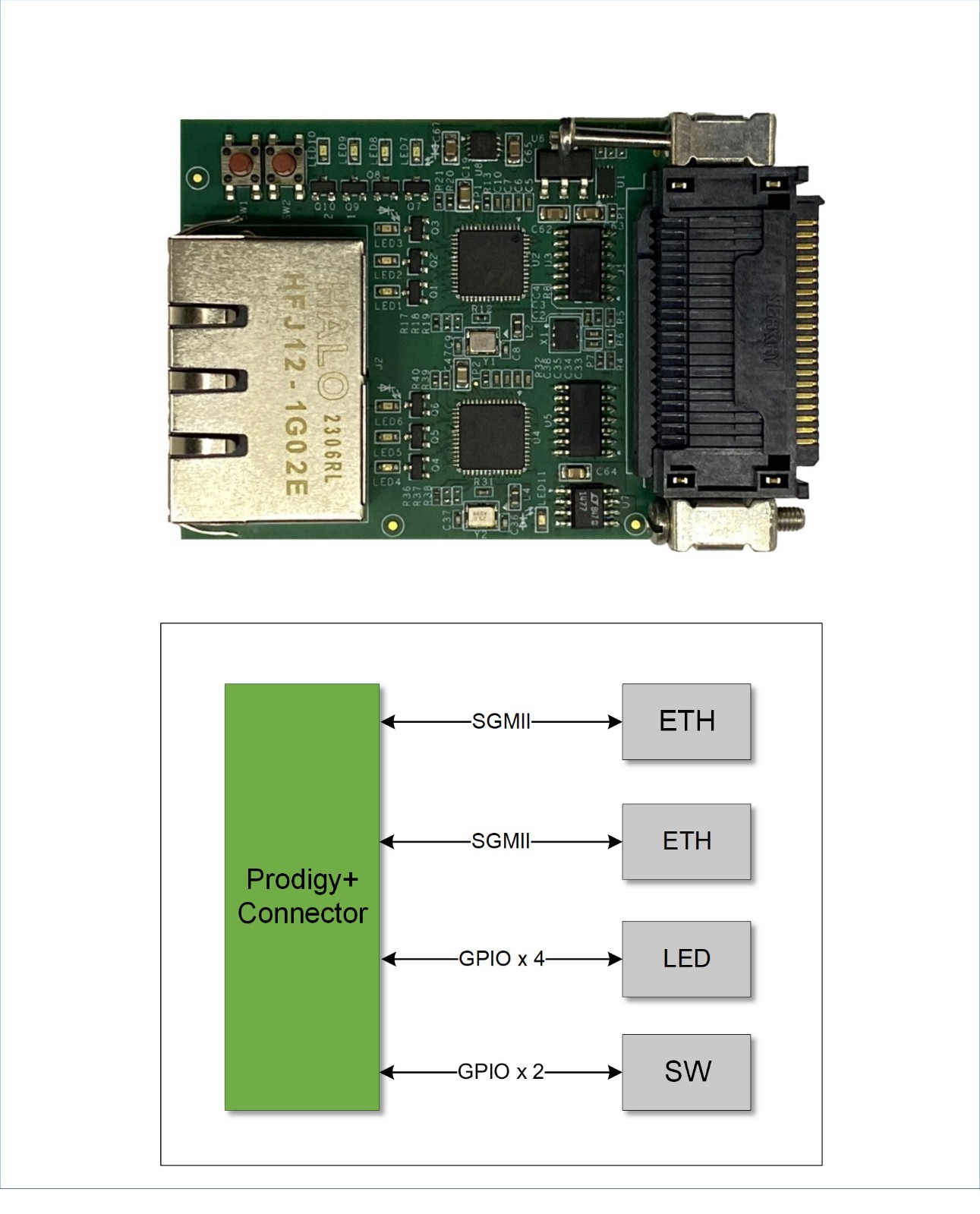

Prodigy+ 双通道 SGMII PHY 模块
产品特性
提供两个 SGMII 以太网接口
板载一个 125Mhz LVDS 振荡器，提供系统参考时钟
提供两个按钮
提供四个 LED 灯
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-x2SGMII)
一个 Prodigy+双通道 SGMII PHY 模块

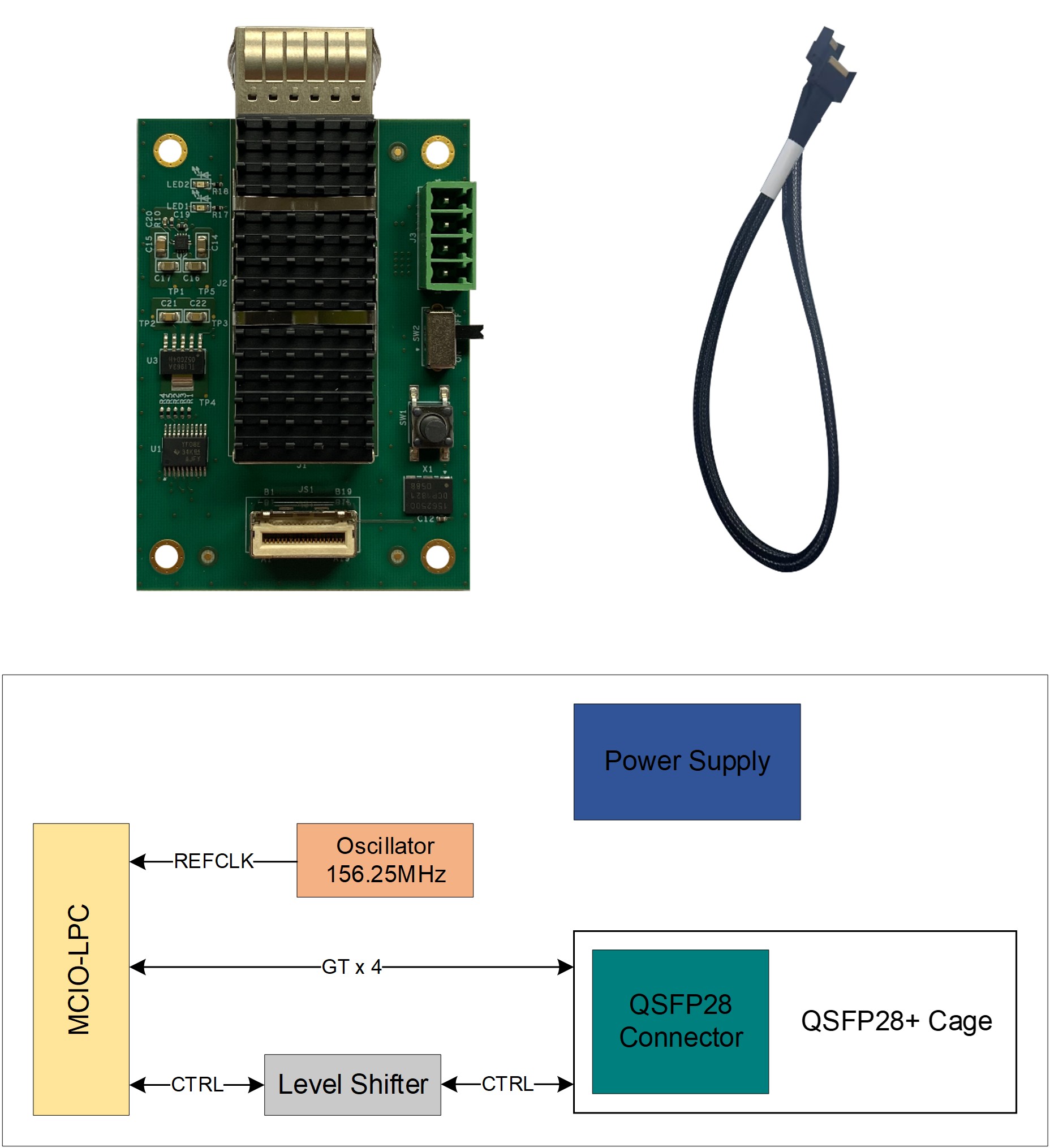

QSFP28 MCIO-LPC 模块
产品特性
提供一个 QSFP28 连接器
提供一个 MCIO-LPC 连接器
提供一个 156.25MHz 差分振荡器
提供一个用户按钮
提供两个 LED 灯
产品套装 (H-MCIO-x1QSFP28)
一个 QSFP28 MCIO-LPC 模块
一条 500 mm MCIO-LPC 线缆

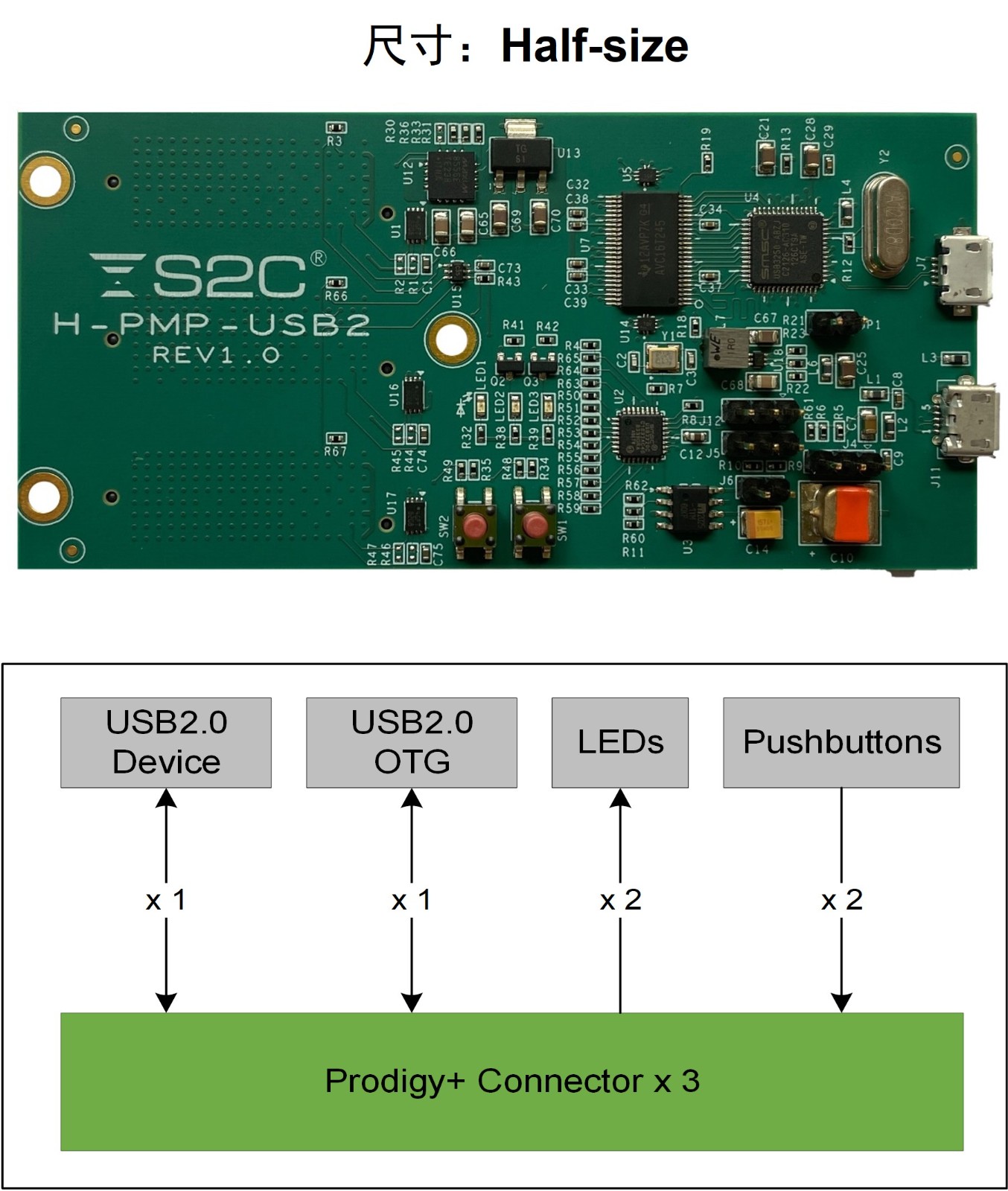

Prodigy+ USB2.0 接口模块
产品特性
支持 USB 2.0 主机模式、设备模式 与 OTG 模式
支持 ULPI 与 UTMI 接口
提供两个用户 LED 灯
提供两个按钮
占用三个 Prodigy+ 连接器
产品套装 (H-PMP-USB2)
一个 Prodigy+ USB2.0 接口模块

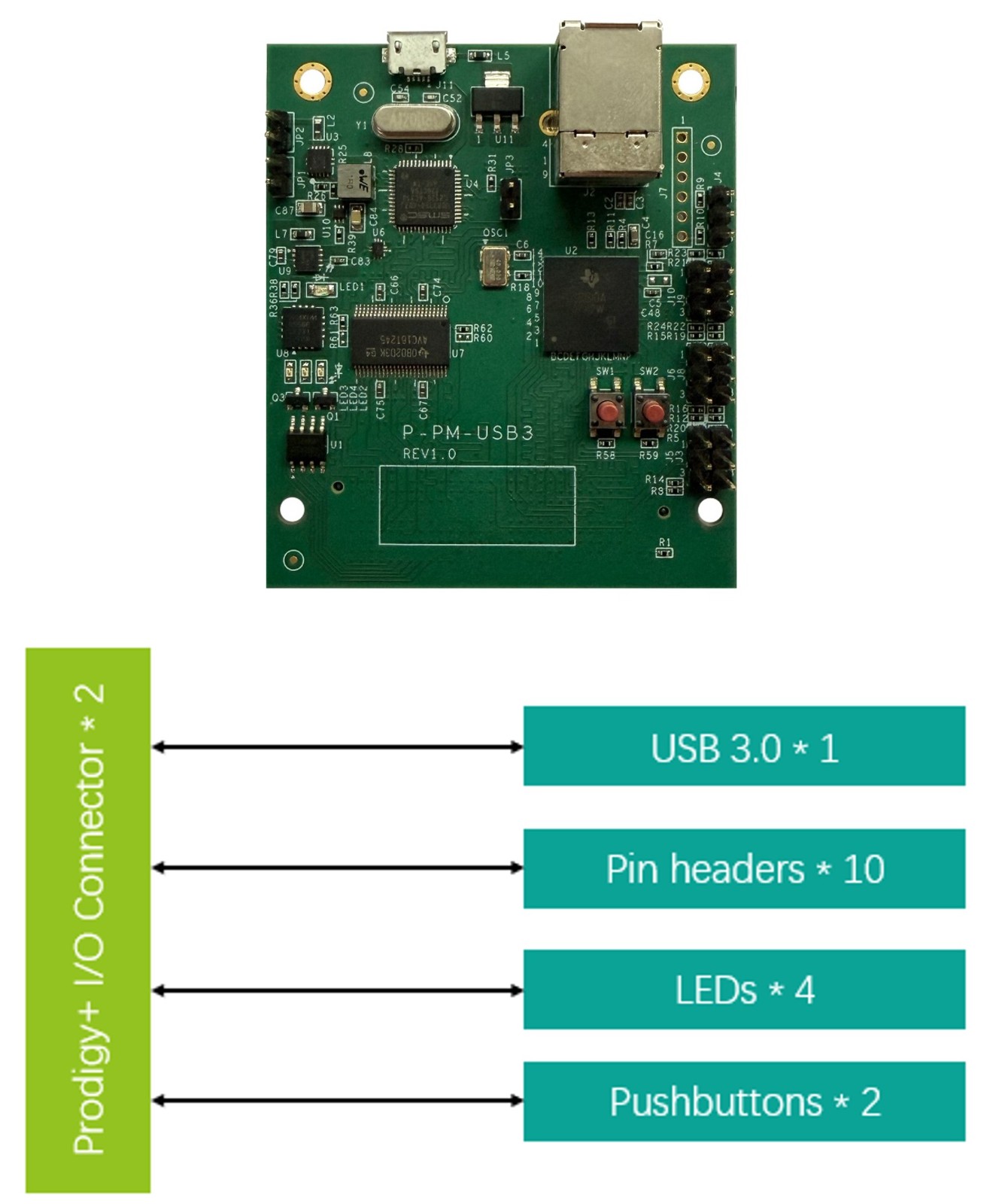

Prodigy+ USB3.0 接口模块
产品特性
支持基于PIPE接口的USB 3.0主机与设备模式
支持基于ULPI接口的USB 2.0主机与设备模式
提供十个排针
提供四个按钮
提供两个 LED 灯
占用两个 Prodigy+ 连接器
产品套装 (H-PMP-USB3)
一个 Prodigy+ USB3.0 接口模块

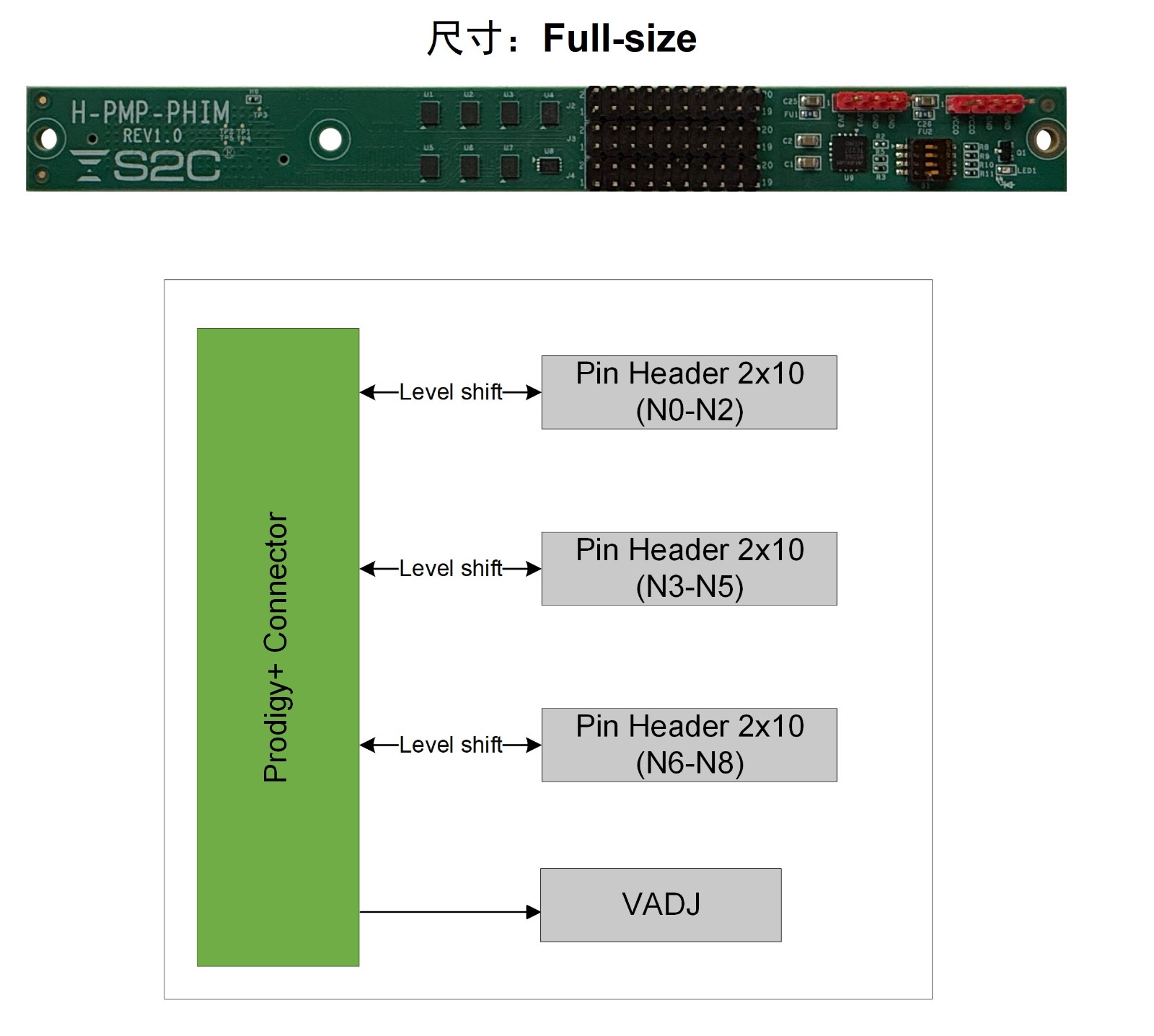

Prodigy+ 排针接口模块
产品特性
提供三个排针（规格为 2 x 10 引脚），每个排针包含 18 个信号引脚与 2 个接地引脚。其 I/O 电压可配置（1.5V、1.8V、2.5V 或 3.3V），且为三个排针所共用
提供一个 VCCO 排针 (1 x 4 引脚) 和一个 VCC3V3 排针 (1 x 4 引脚)
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-PHIM)
一个 Prodigy+ 排针接口模块

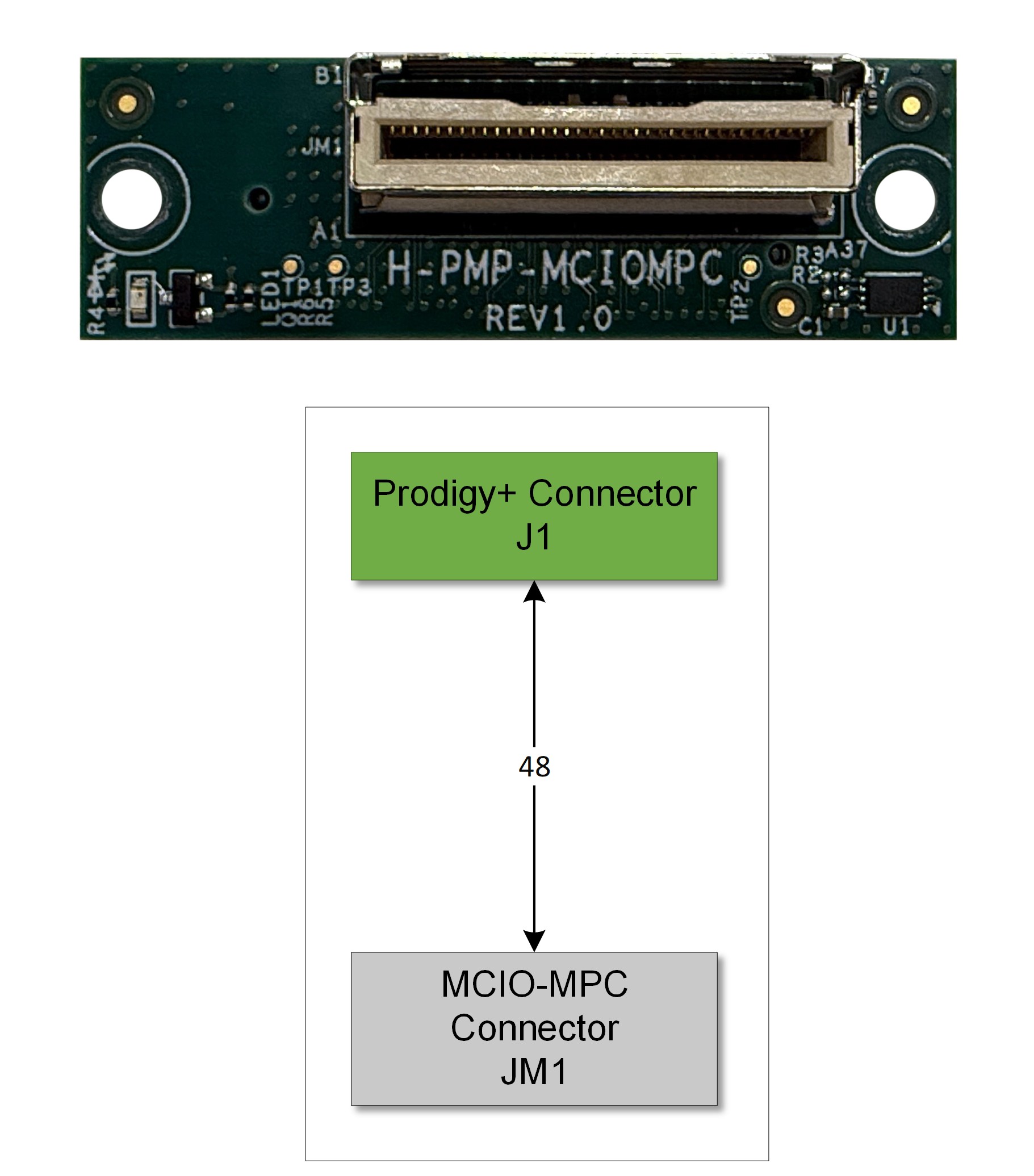

Prodigy+ 转 MCIO-MPC 转换模块
产品特性
将一个 Prodigy+ 连接器转换成一个 MCIO-MPC 连接器
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-MCIOMPC)
一个 Prodigy+ 转 MCIO-MPC 转换模块

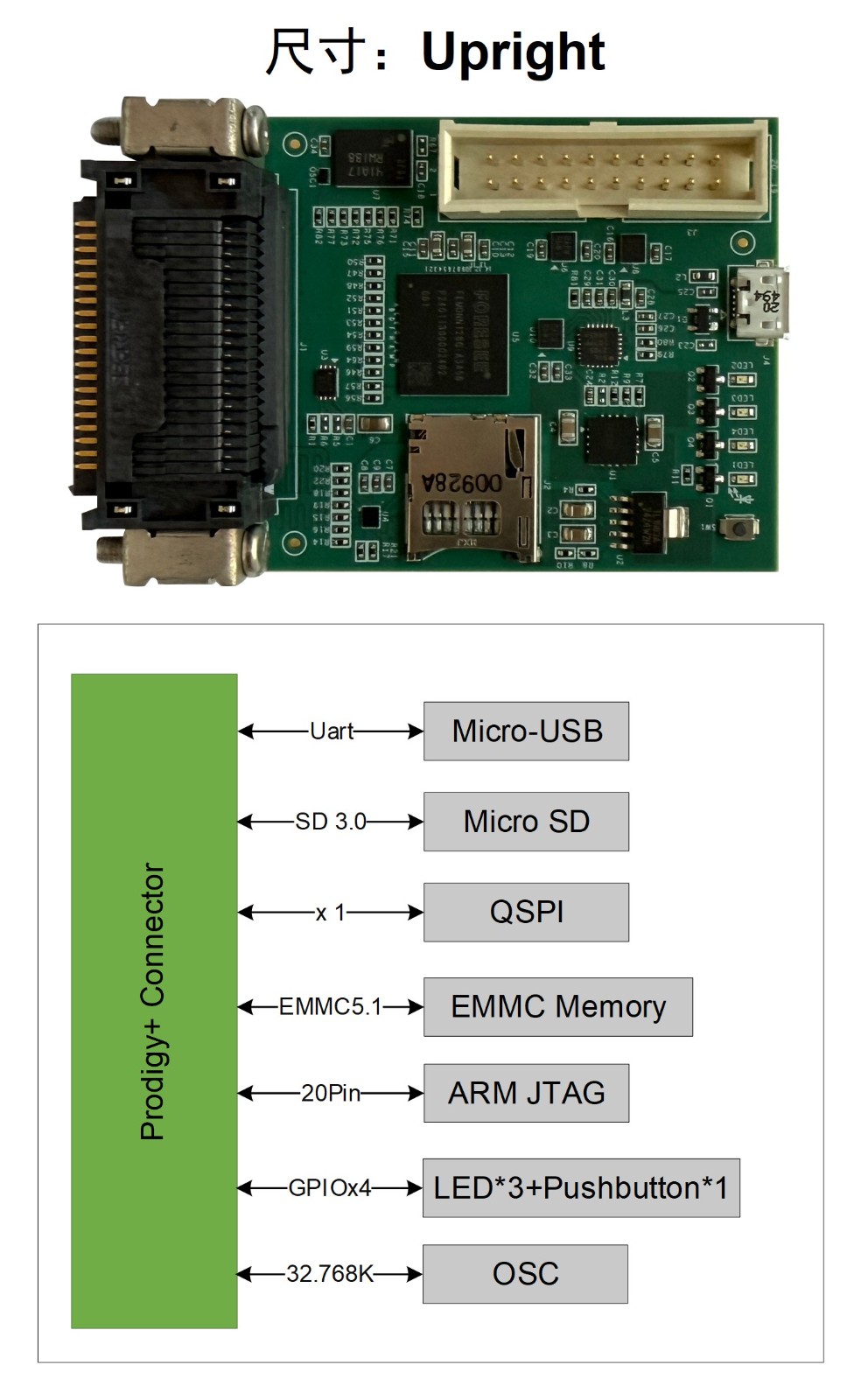

Prodigy+ EMMC5.1 内存模块
产品特性
提供一个 QSPI Flash
提供一个 Micro SD3.0 接口
提供一个 Micro-USB 端口
提供一个 EMMC5.1 内存
提供一个 ARM JTAG 连接器 (20引脚)
提供一个 32.768K 振荡器
提供三个 LED 灯和一个按钮
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-EMMC51)
Prodigy+ EMMC5.1 内存模块 x1
Micro SD 3.0 卡 x1
100 cm Micro-USB 线缆 x1

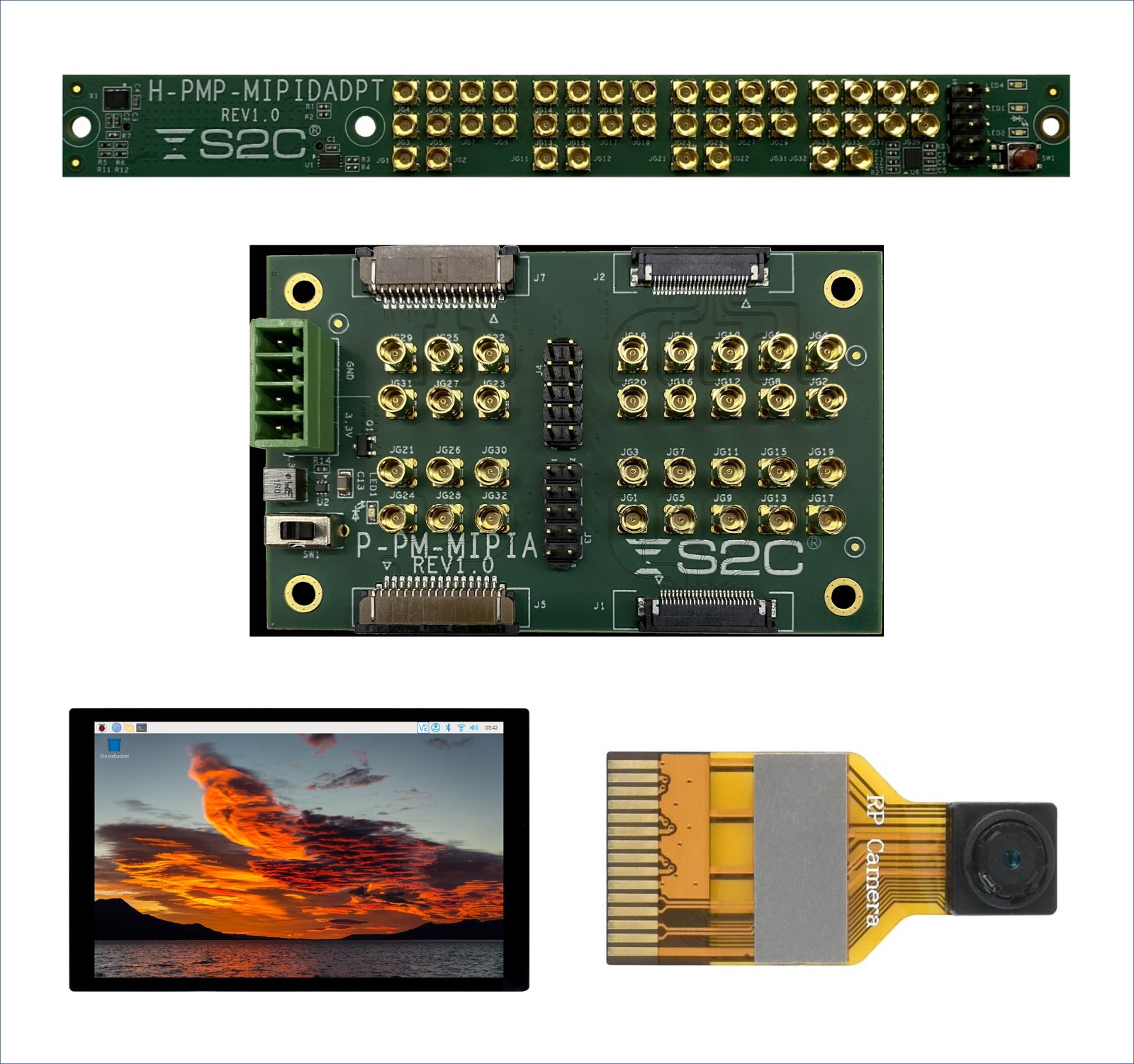

Prodigy+ MIPI D-PHY Adapter Kit
产品特性
将来自 Prodigy+ 的 MIPI D-PHY 信号扩展至 MMCX 接口，以便与 CSI 摄像头或 DSI 显示器连接。
产品套装 (H-PMP-MIPIDAK)
Prodigy+ MIPI D-PHY 适配模块(H-PMP-MIPIDADPT) x1
A型适配器模块 (P-PM-MIPIA) x1
8英寸 DSI 液晶显示屏 x1
500万像素 FPC 接口摄像头 x1

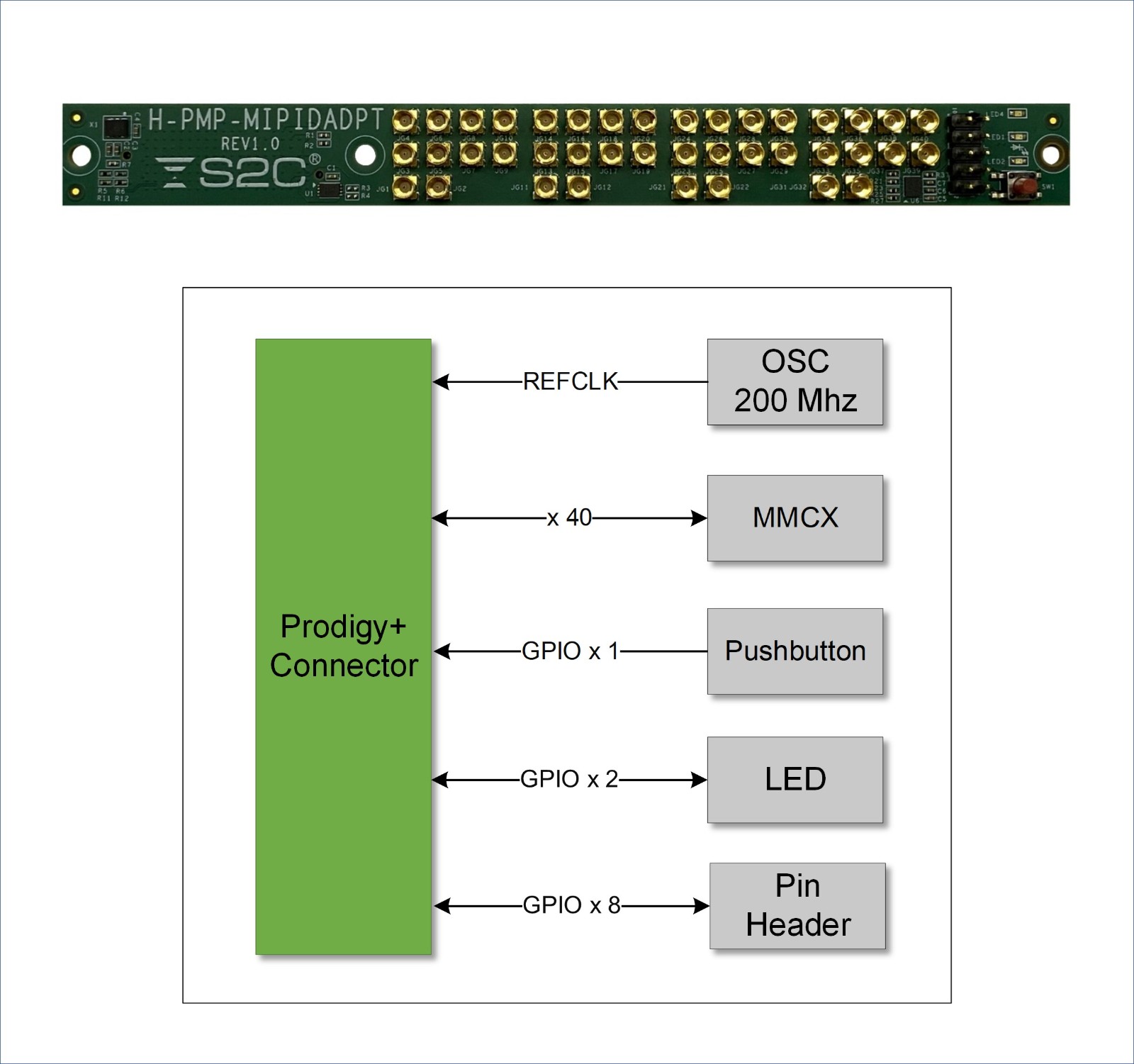

Prodigy+ MIPI D-PHY 适配模块
产品特性
提供四十个 MMCX 连接器，支持 4 组 4 通道或 2 组 8 通道的 MIPI 接口
提供一路固定频率的时钟信号（200 MHz）
提供一个排针（2 x 5 引脚，含 8 个 GPIO 信号）
提供两个 LED 灯
提供一个按钮
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-MIPIDADPT)
一个 Prodigy+ MIPI D-PHY 适配模块

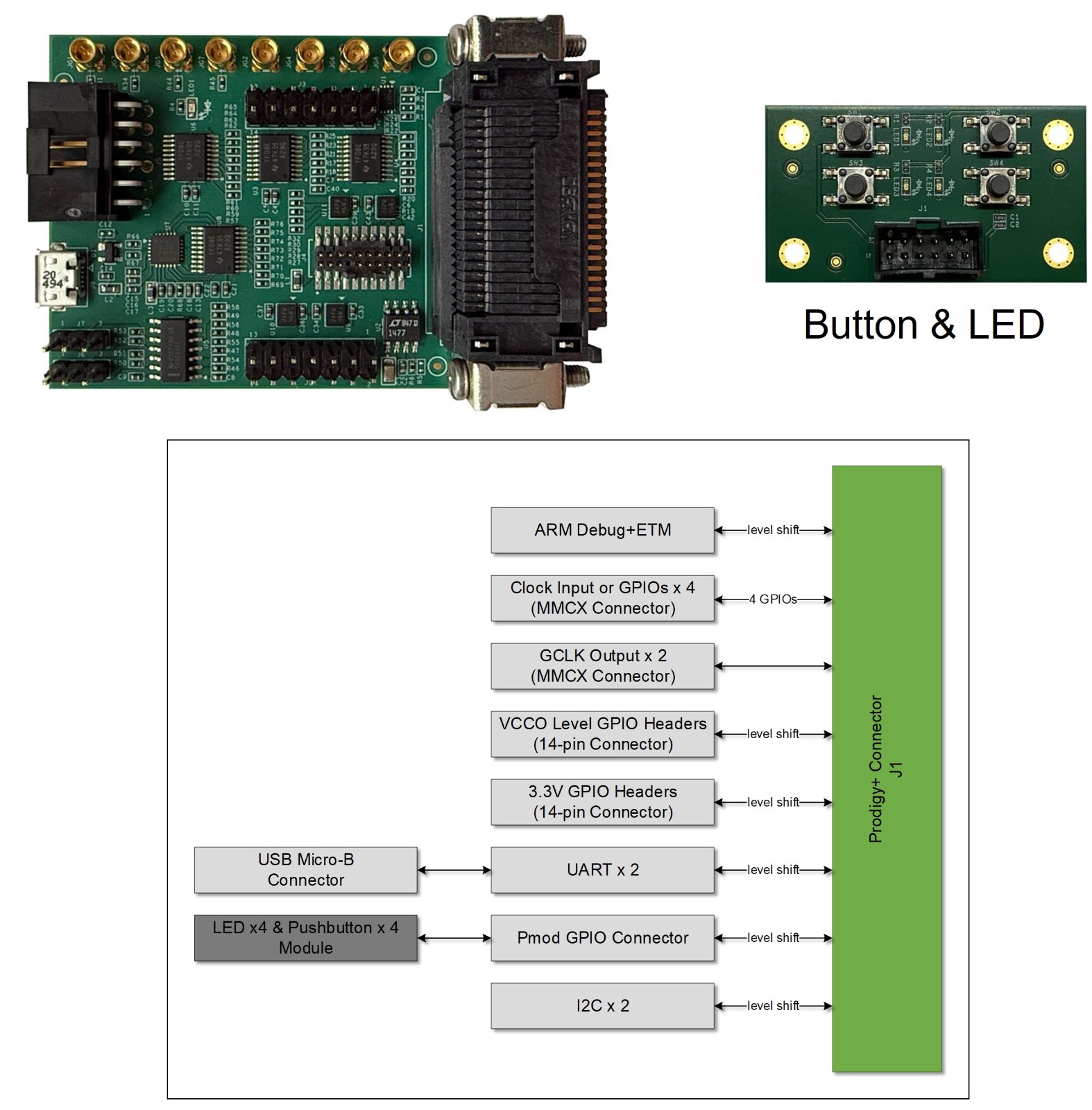

Prodigy+ GPIO 扩展模块 V2
产品特性
提供一个 GPIO 排针（14引脚，3.3V 电平）
提供一个高速 VCCO 电平 GPIO 排针（14引脚）
提供一个 ARM Cortex 调试 + ETM 连接器 (20引脚)
提供一个 Micro-USB 端口，其内承载两路 UART 串口
提供四个 单端 MMCX 时钟连接器，供用户FPGA使用
提供两对 差分 MMCX 时钟连接器（用于全局时钟）
提供一个 PMOD 连接器（12引脚，3.3V电平），具备GPIO接口
提供两个 I2C接口排针（3.3V电平）
提供四个按钮 §提供四个 LED 灯（绿色）
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-GPIOE V2)
一个 Prodigy+ GPIO 扩展模块 V2
一个 Button & LED 模块
一条12引脚 IDC 扁平线缆

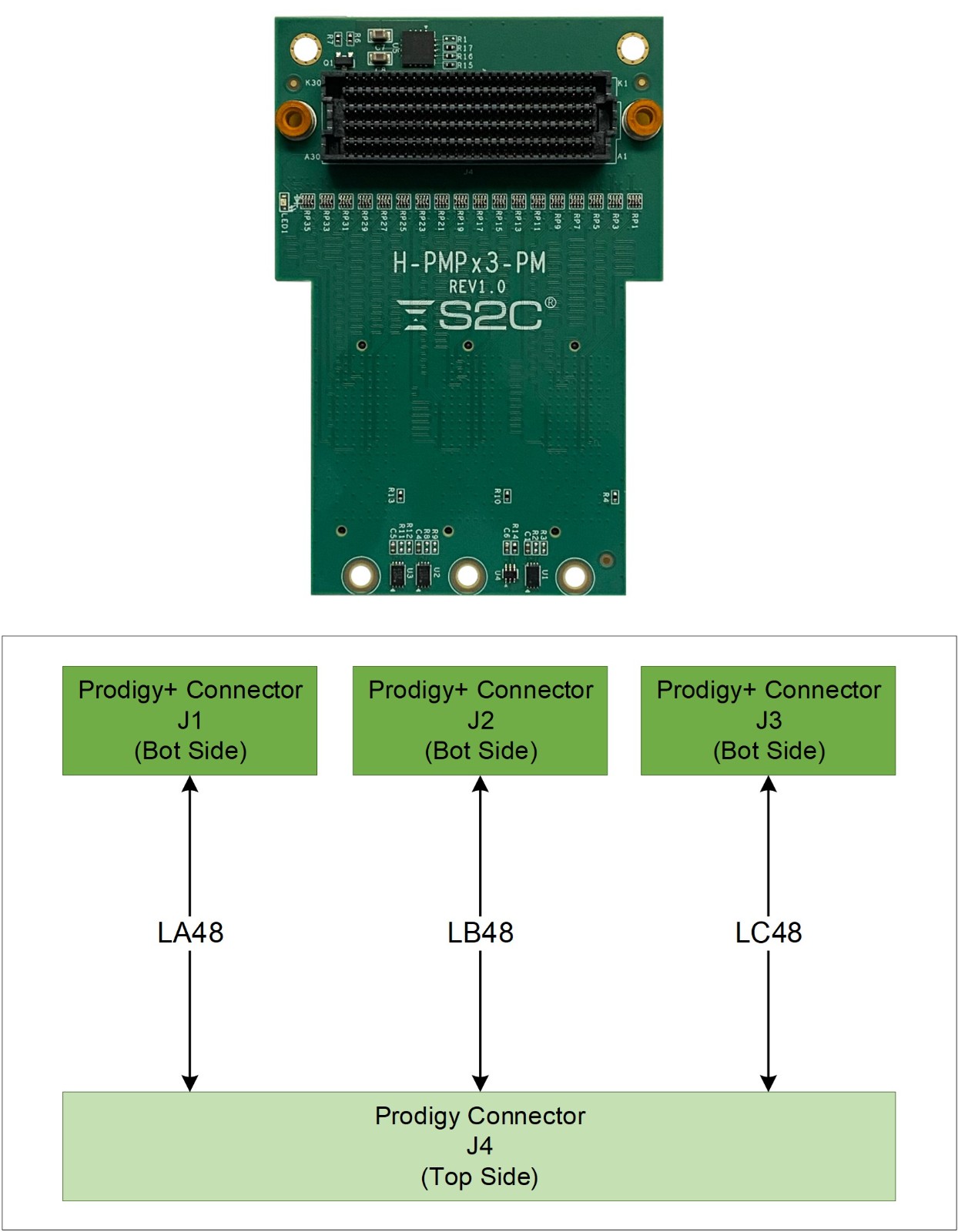

3x Prodigy+ 转 Prodigy 模块
产品特性
将三个Prodigy+ 连接器转换成一个 Prodigy 连接器
Prodigy+ 连接器的工作电压固定为 1.5V
占用三个 Prodigy+ 连接器
产品套装 (H-PMPx3-PM)
一个 3x Prodigy+ 转 Prodigy 模块

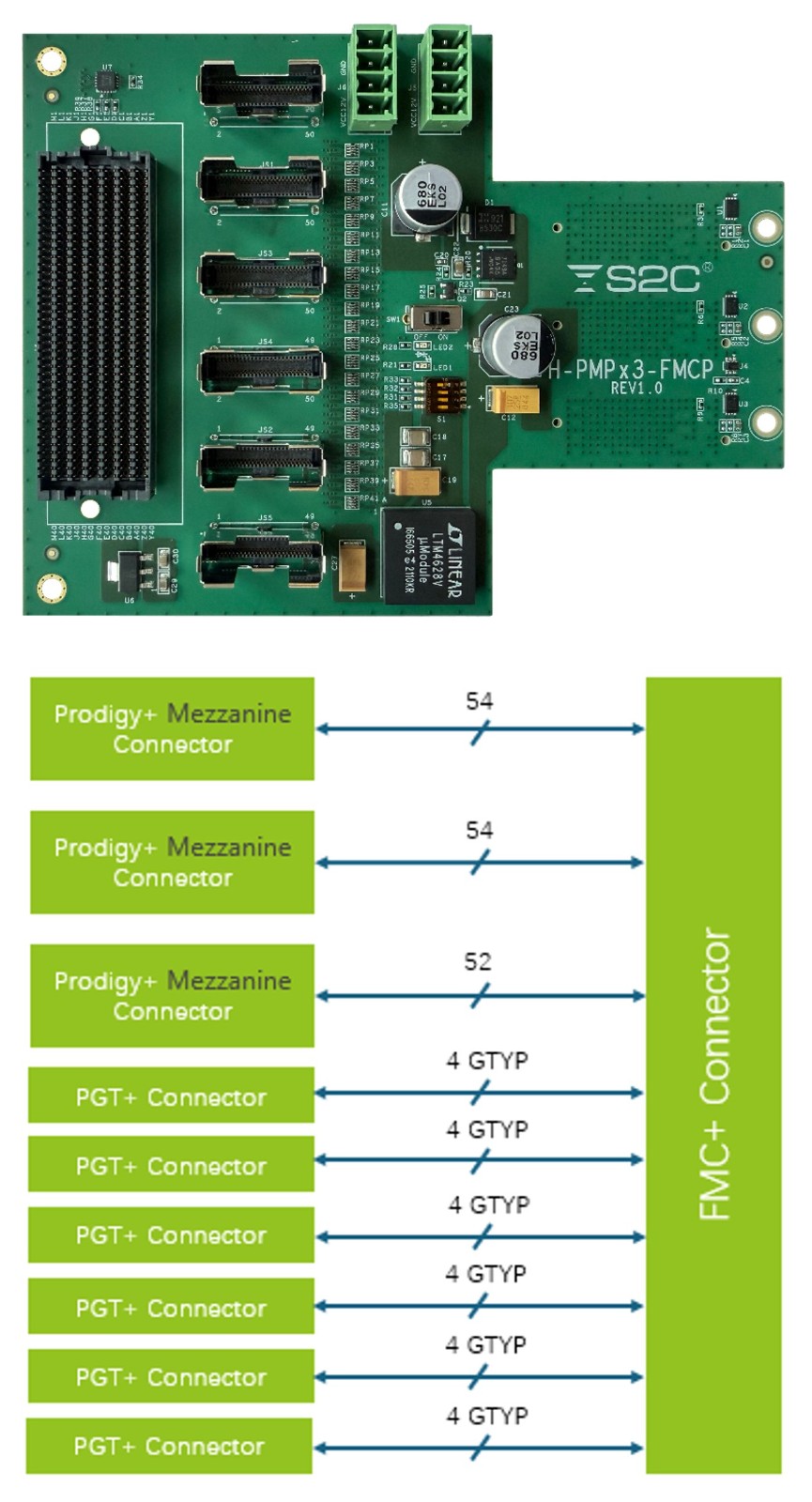

3x Prodigy+ 转 FMC+ 模块
产品特性
将三个 Prodigy+ 和六个 PGT+ 连接器转换成一个 FMC+ 连接器
占用三个 Prodigy+ 和六个 PGT+ 连接器
产品套装 (H-PMPx3-FMCP)
一个 3x Prodigy+ 转 FMC+ 模块

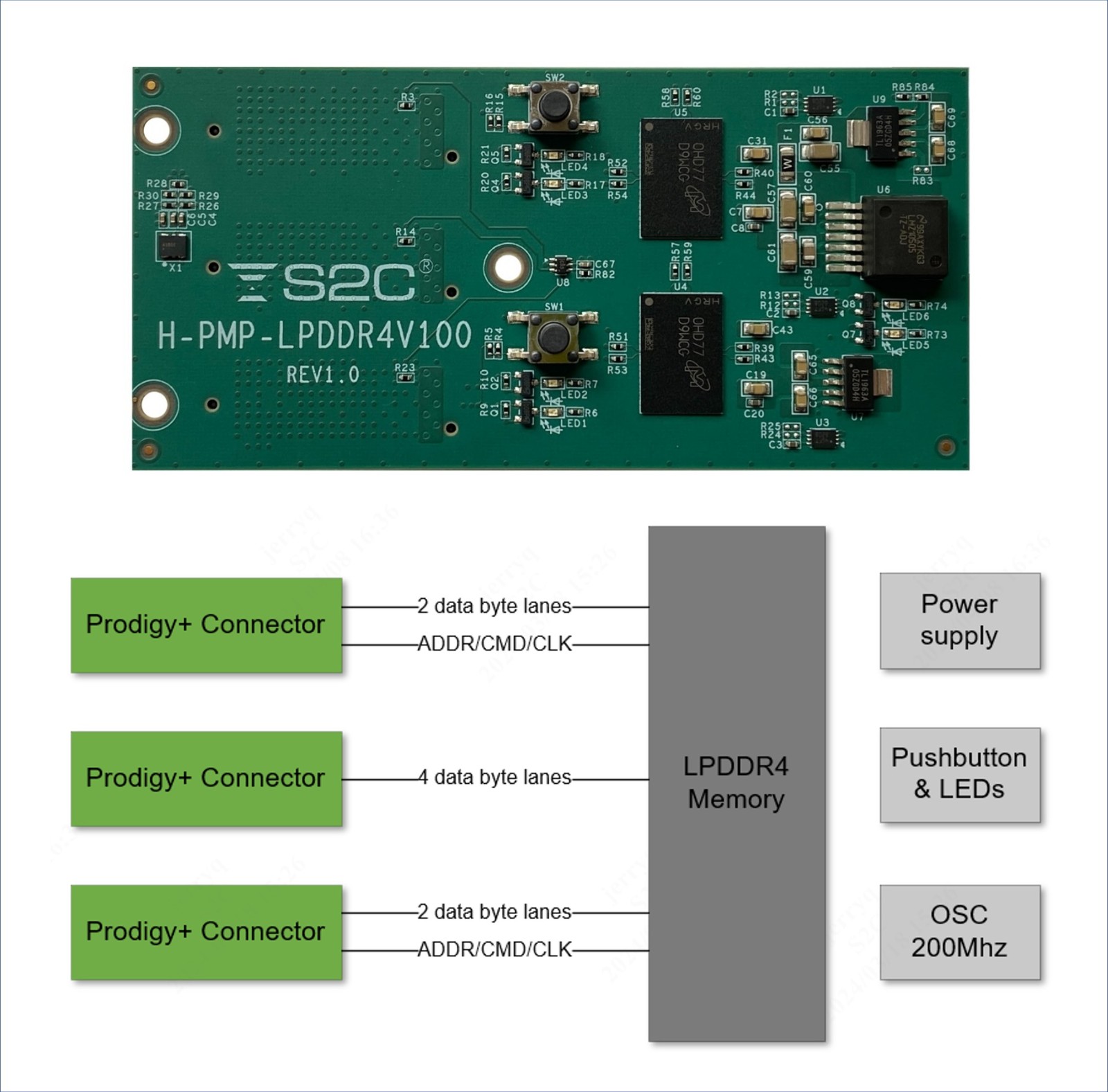

Prodigy+ LPDDR4 内存模块 (S8-100版)
产品特性
提供两片 16Gb LPDDR4 SDRAM 芯片（总容量 32Gb / 4GB）
板载一个 LVDS 振荡器，提供系统参考时钟
提供两个按钮
提供六个 LED 灯
占用三个 Prodigy+ 连接器
产品套装 (H-PMP-LPDDR4V100)
一个 Prodigy+ LPDDR4 内存模块 (S8-100版)

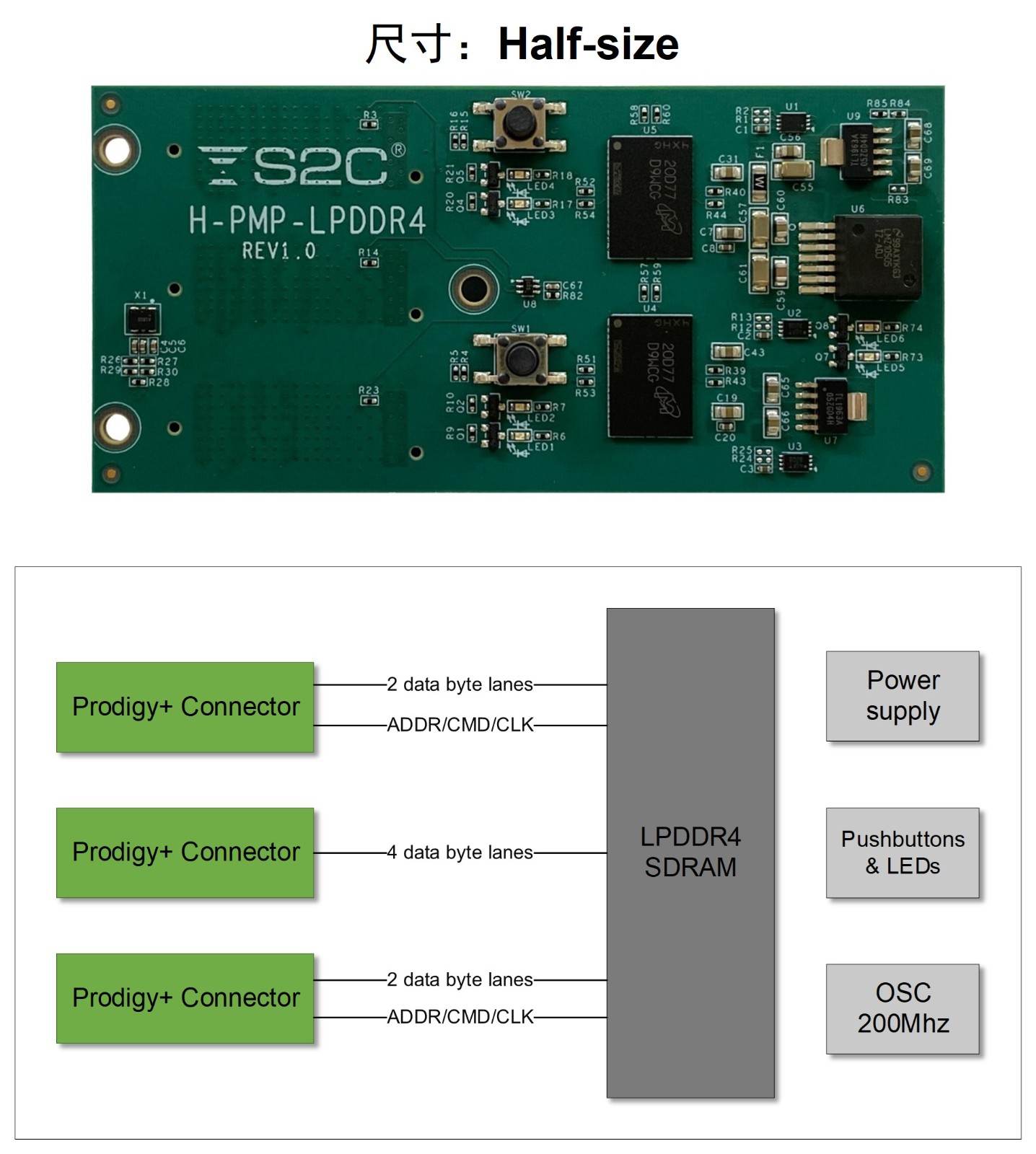

Prodigy+ LPDDR4 内存模块 (S8-40 版)
产品特性
提供两片 LPDDR4 SDRAM 芯片
板载一个 LVDS 振荡器，提供参考时钟
提供两个按钮
提供六个 LED 灯
占用三个 Prodigy+ 连接器
产品套装 (H-PMP-LPDDR4V40)
一个 Prodigy+ LPDDR4 内存模块 (S8-40 版)

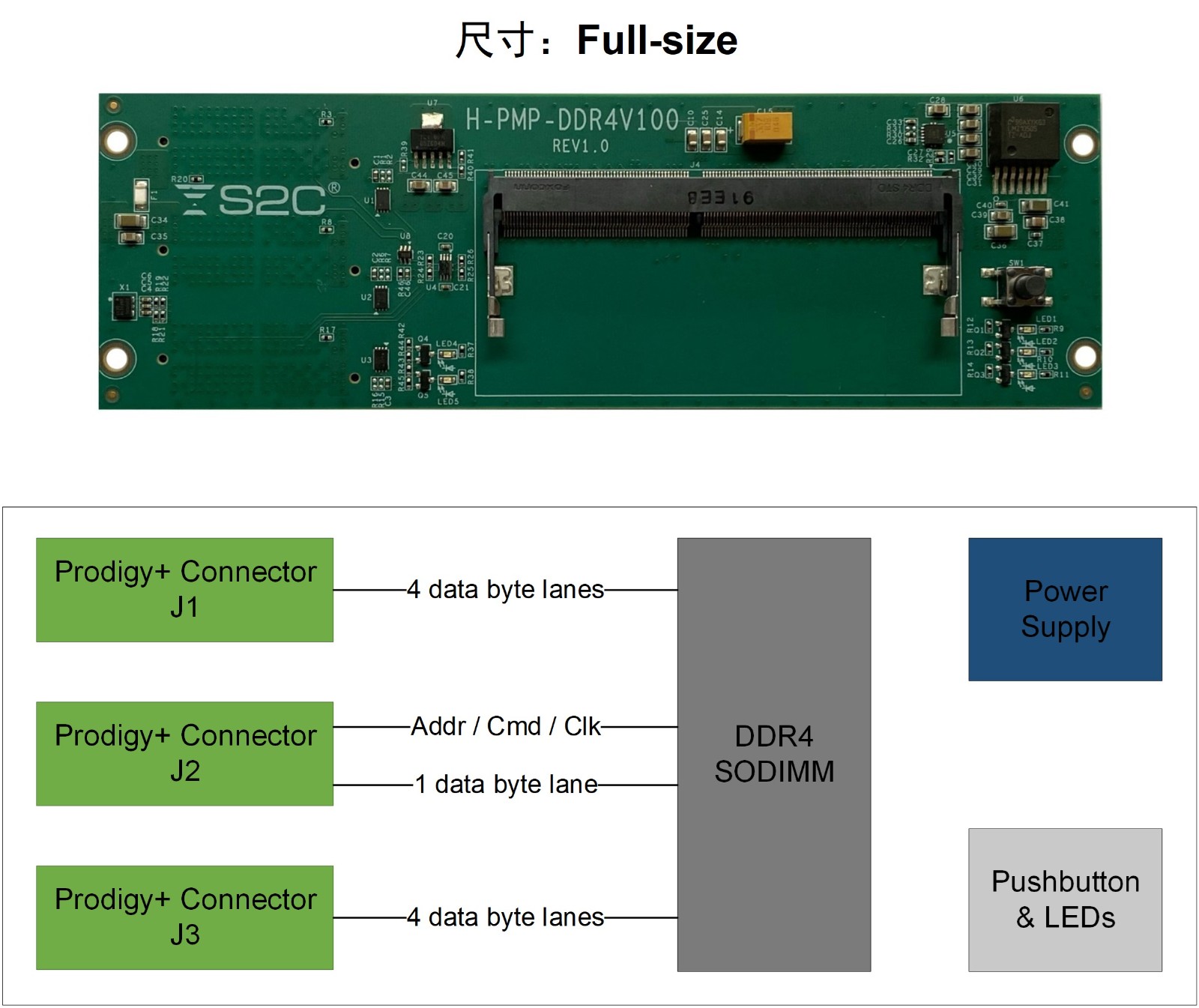

Prodigy+ DDR4 内存模块 (S8-100版)
产品特性
提供一个 DDR4 SO-DIMM 插槽
板载一个LVDS 振荡器，提供系统参考时钟
提供一个按钮
提供五个 LED灯
占用三个 Prodigy+ 连接器
产品套装 (H-PMP-DDR4V100)
一个 Prodigy+ DDR4 内存模块 (S8-100版)
一个 32GB DDR4 ECC SODIMM 内存模块

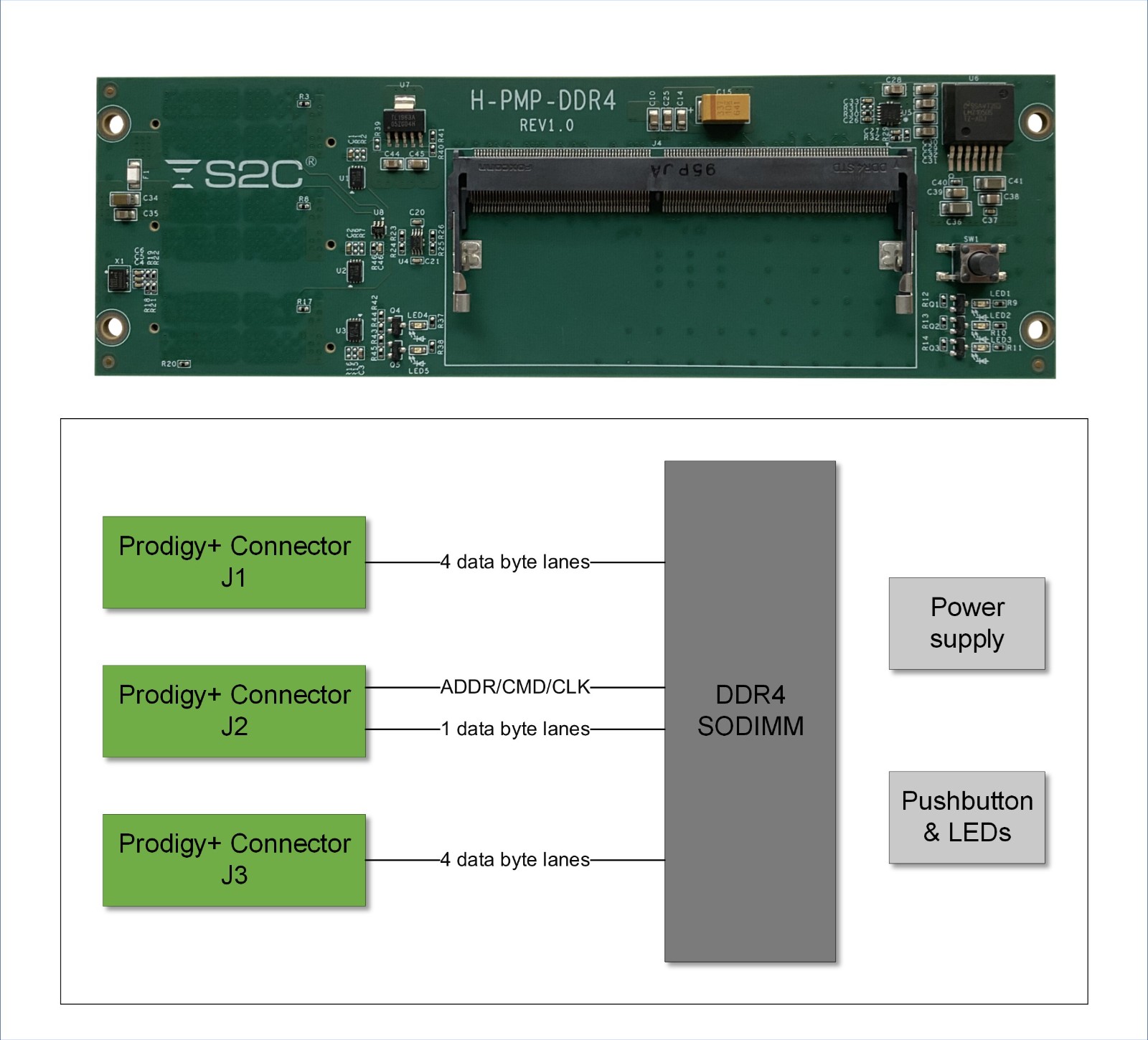

Prodigy+ DDR4 内存模块 (S8-40版)
产品特性
提供一个 DDR4 SO-DIMM 插槽
板载一个 LVDS 振荡器，提供系统参考时钟
提供一个按钮
提供五个 LED 灯
占用三个 Prodigy+ 连接器
产品套装 (H-PMP-DDR4V40)
一个 Prodigy+ DDR4 内存模块 (S8-40版)
一个 32 GB DDR4 ECC SODIMM 内存模块

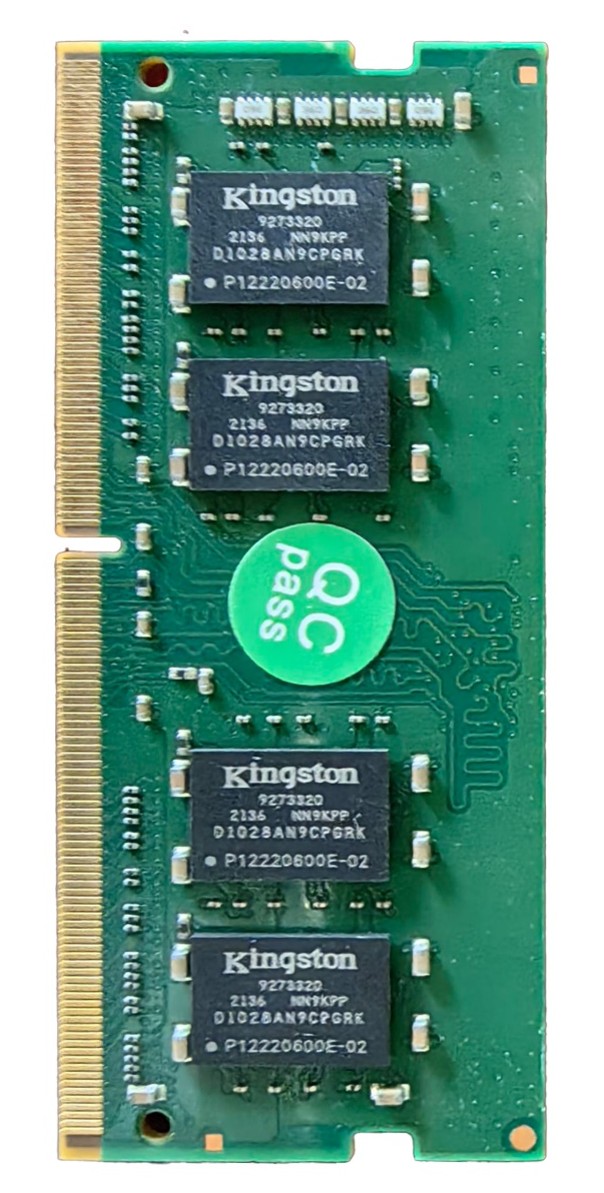

DDR4 内存模块: 32GB ECC SODIMM
产品特性
支持 DDR4 的功能与操作
高速数据传输速率：PC4-3200 或 PC4-2666 §32GB 容量（4Gb 颗粒 x 72 位宽）
数据总线具备数据总线反转功能
双列
板载 I2C 温度传感器与集成串行存在检测 EEPROM
16 个内部存储区；每4个存储区为一组，共4组
产品套装 (H-ECCDDR4-32GB)
一个内存模块 DDR4：32GB ECC SODIMM

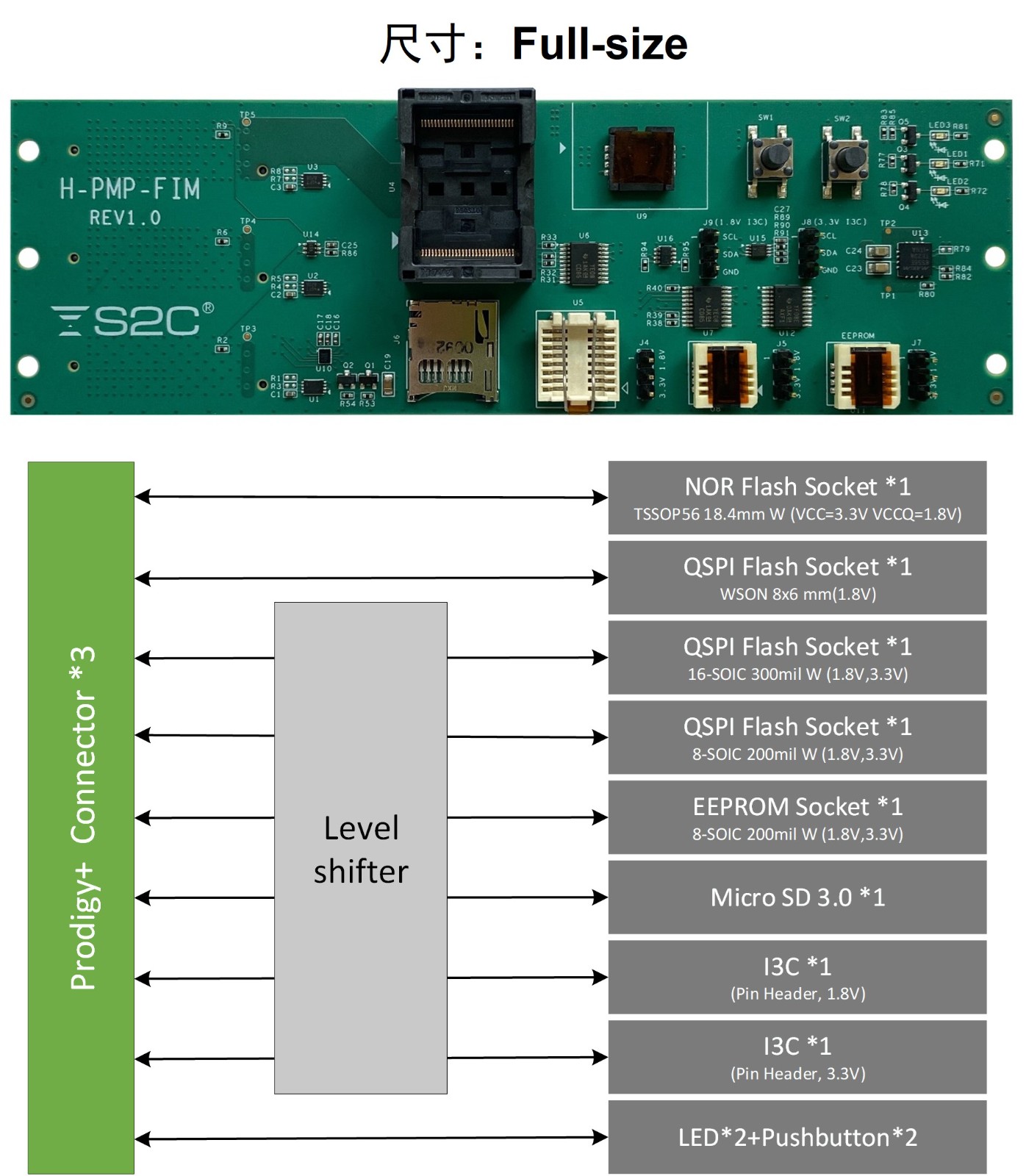

Prodigy+ Flash 接口模块
产品特性
提供一个 TSOP56 BGA 转换座，用于支持 NOR Flash 芯片
提供一个 16引脚 SOIC 宽体（300mil）插座，用于支持 SPI Flash 芯片
提供一个 8引脚 SOIC 窄体（200mil）插座，用于支持 SPI Flash 芯片
提供一个 WSON 封装（8 x 6 mm）插座，用于支持 SPI Flash 芯片
提供一个 8引脚 SOIC 窄体（200mil）插座，用于支持 I2C EEPROM 芯片
提供一个 MicroSD 卡座
提供一个 1.8V I3C 接口排针
提供一个 3.3V I3C 接口排针
提供两个用户 LED 灯
提供两个用户按钮
占用三个 Prodigy+ 连接器
产品套装 (H-PMP-FIM)
一个 Prodigy+ Flash 接口模块

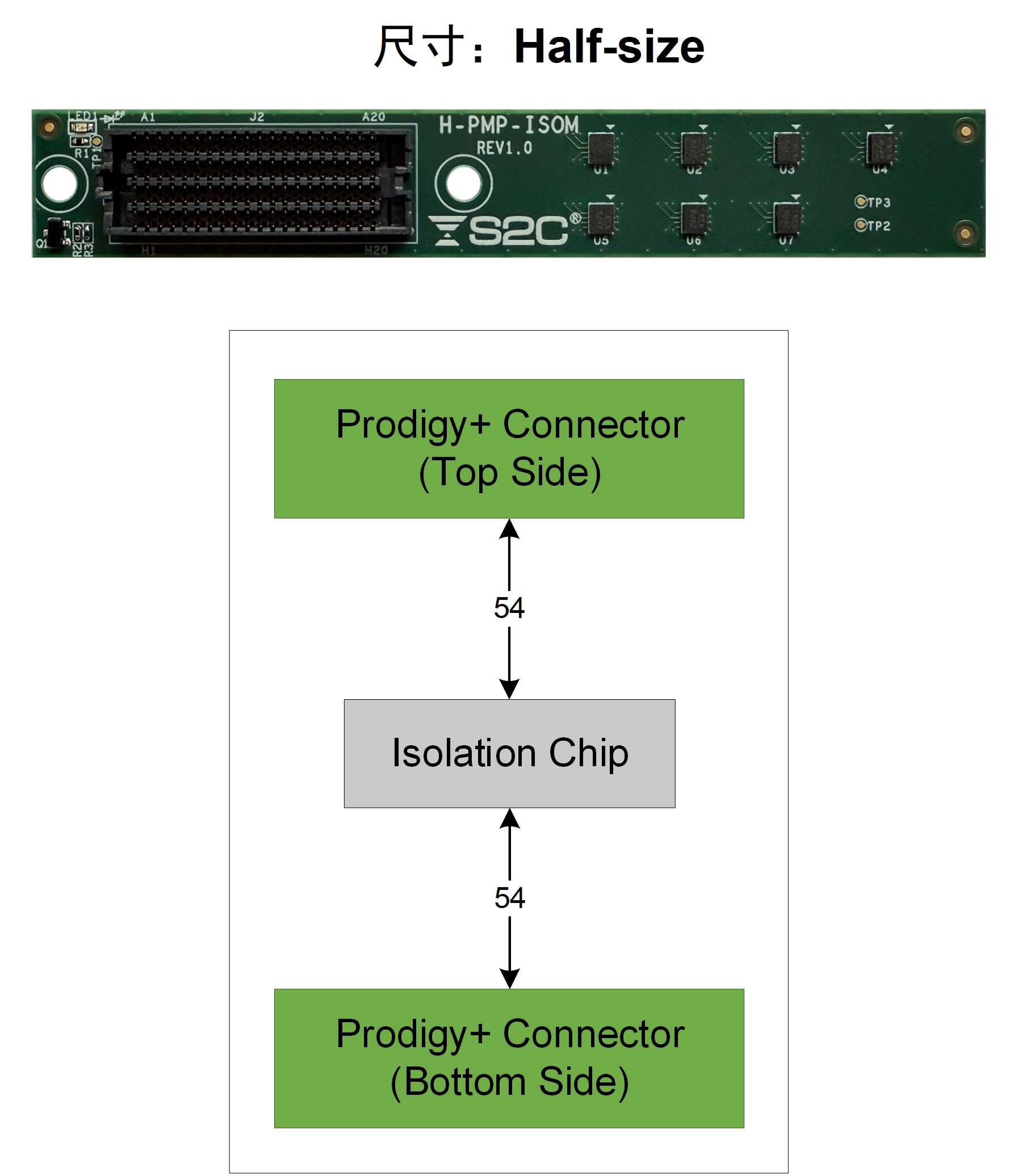

Prodigy+ 隔离模块
产品特性
在子卡与 FPGA 之间提供电平转换电路
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-ISOM)
一个 Prodigy+ 隔离模块

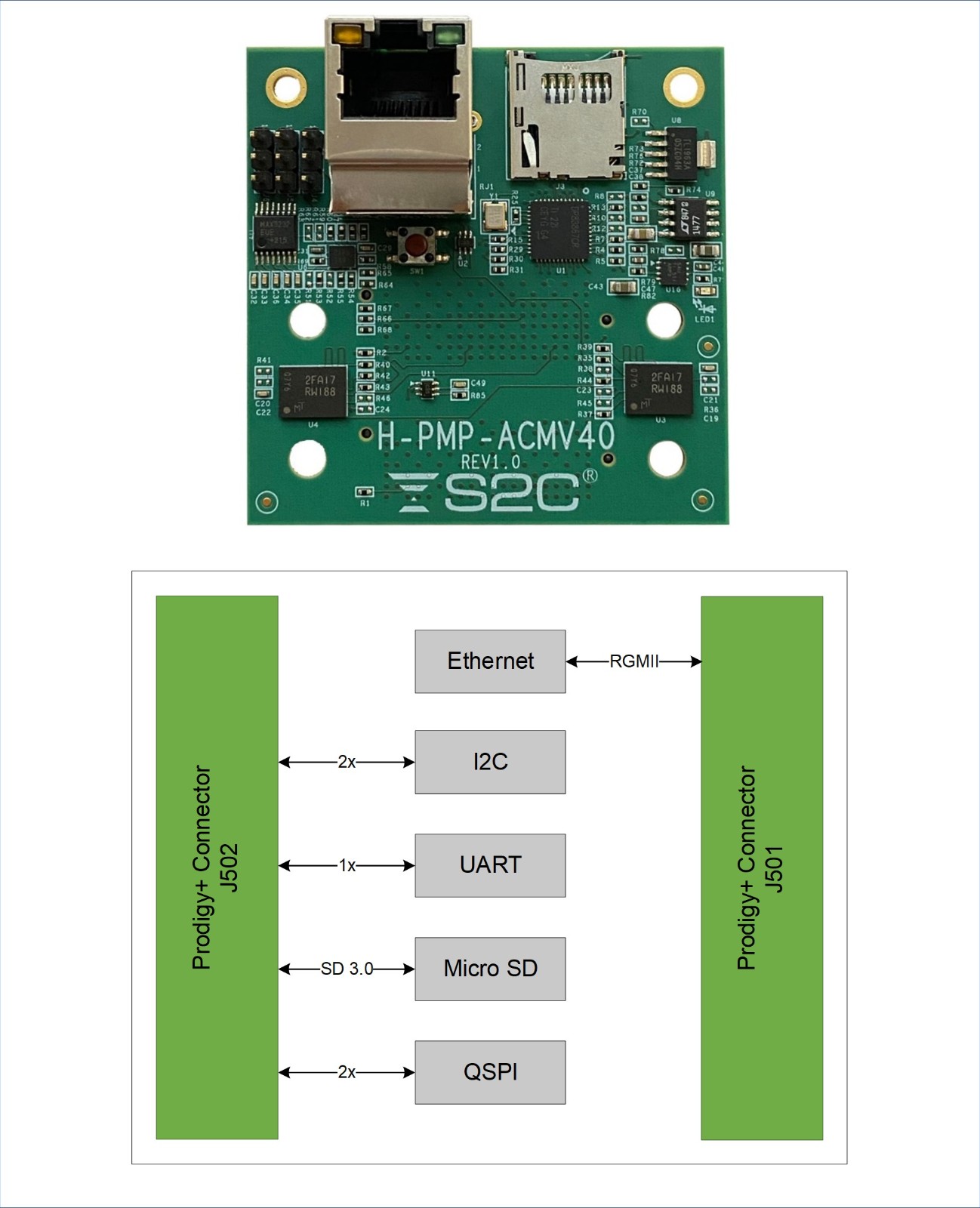

Prodigy+ ARM 互连模块 (S8-40版)
产品特性
提供两个 QSPI 接口 §提供一个 Micro SD 3.0
提供一个 RGMII 接口的以太网端口
提供一个 RS232 电平的 UART 接口排针
提供两个 I2C 接口排针（3.3V 电平）
占用两个 Prodigy+ 连接器
产品套装 (H-PMP-ACMV40)
一个 Prodigy+ ARM 互连模块 (S8-40版)
一个 Micro SD 卡

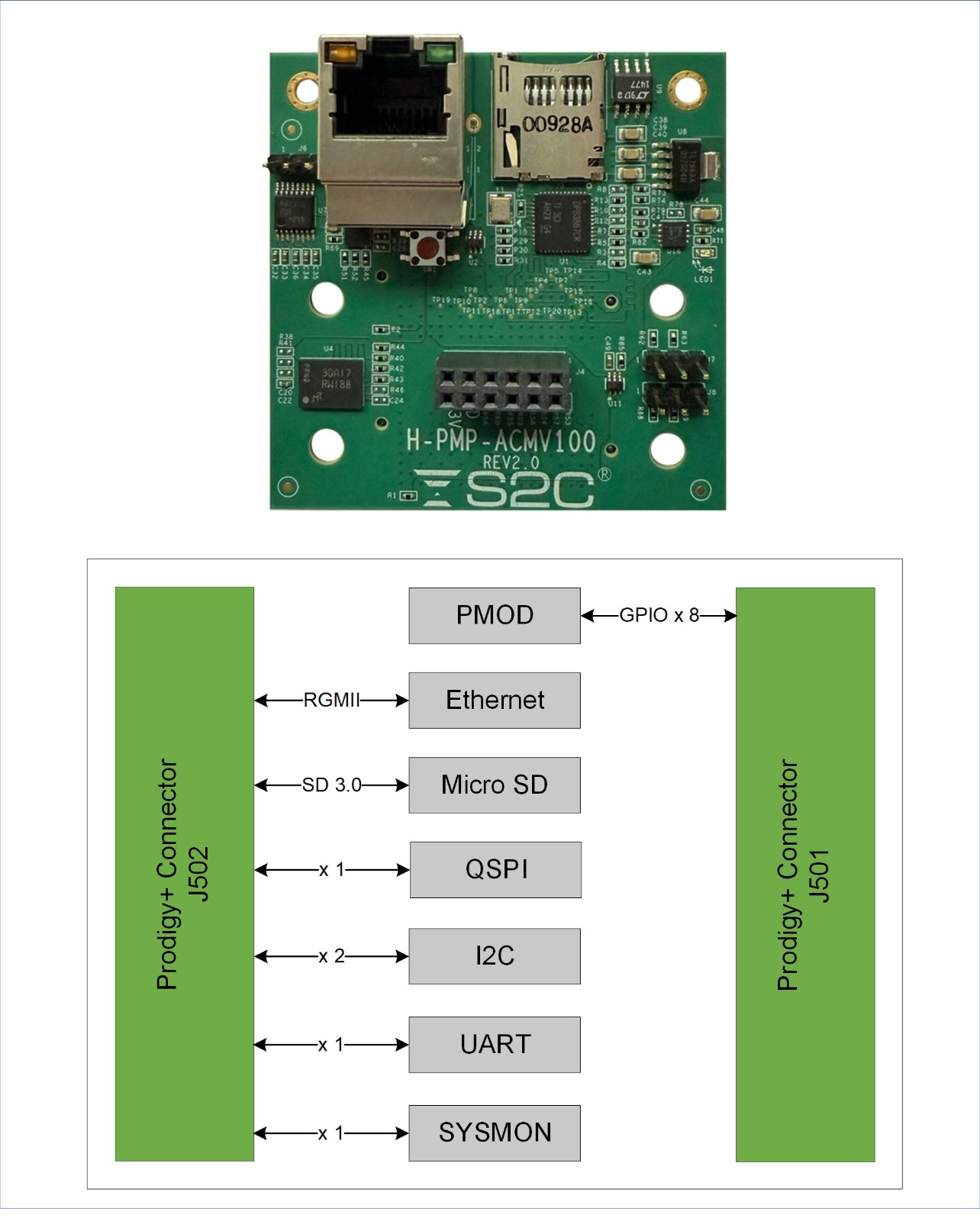

Prodigy+ ARM 互连模块 (S8-100版) V2
产品特性
提供一个 QSPI 接口
提供一个 Micro SD 3.0
提供一个 RGMII 接口的以太网端口
提供一个 RS232电平的 UART 接口排针
提供两个 I2C 接口排针（3.3V 电平）
提供一个 PMOD 接口排针（3.3V 电平）
占用两个 Prodigy+ 连接器
产品套装 (H-PMP-ACMV100 V2)
一个 Prodigy+ ARM 互连模块 (S8-100版) V2

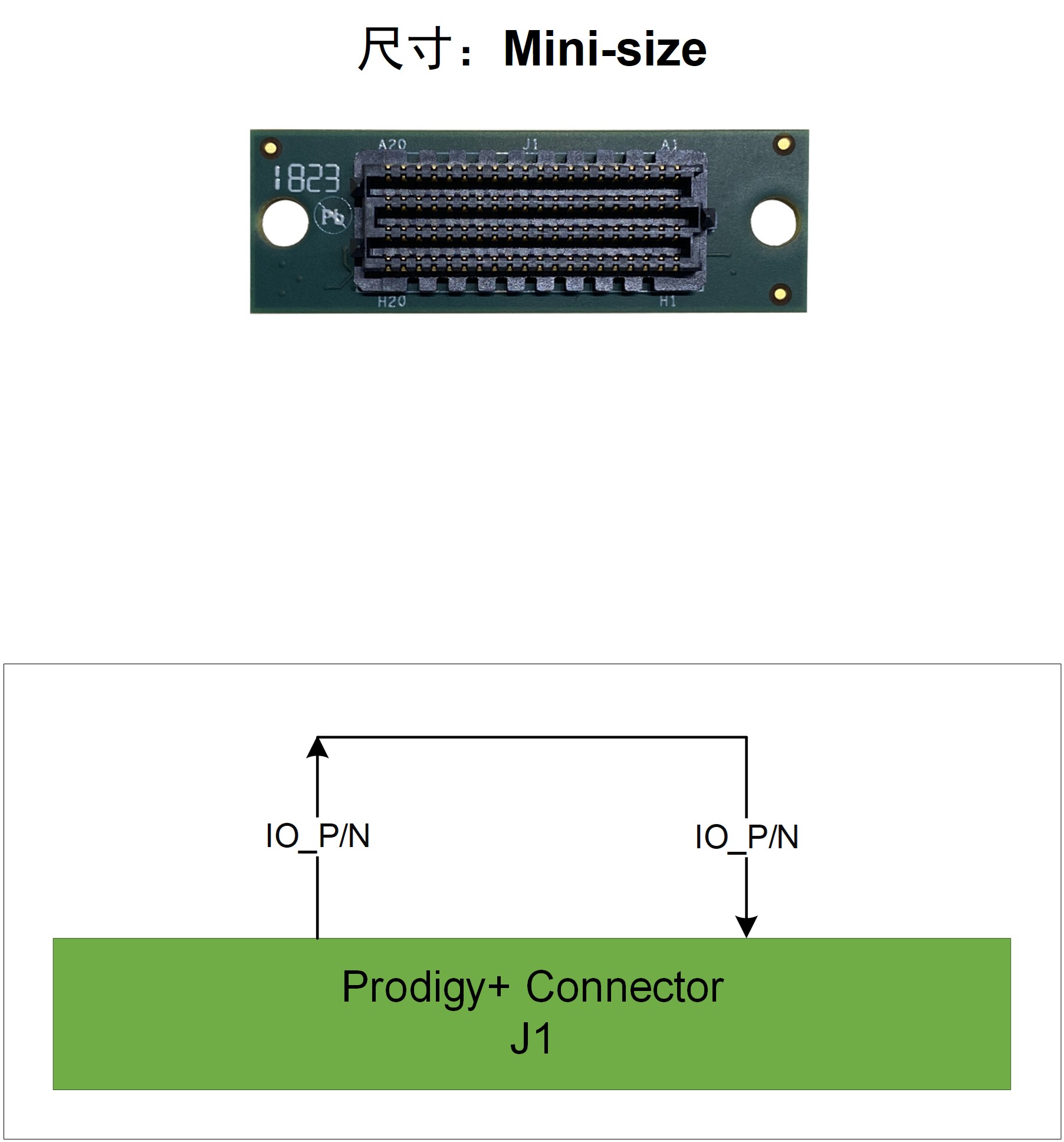

Prodigy+ IO 测试模块
产品特性
占用一个 160引脚 Prodigy+ 连接器
产品套装 (H-PMP-IOT)
一个 Prodigy+ IO 测试模块

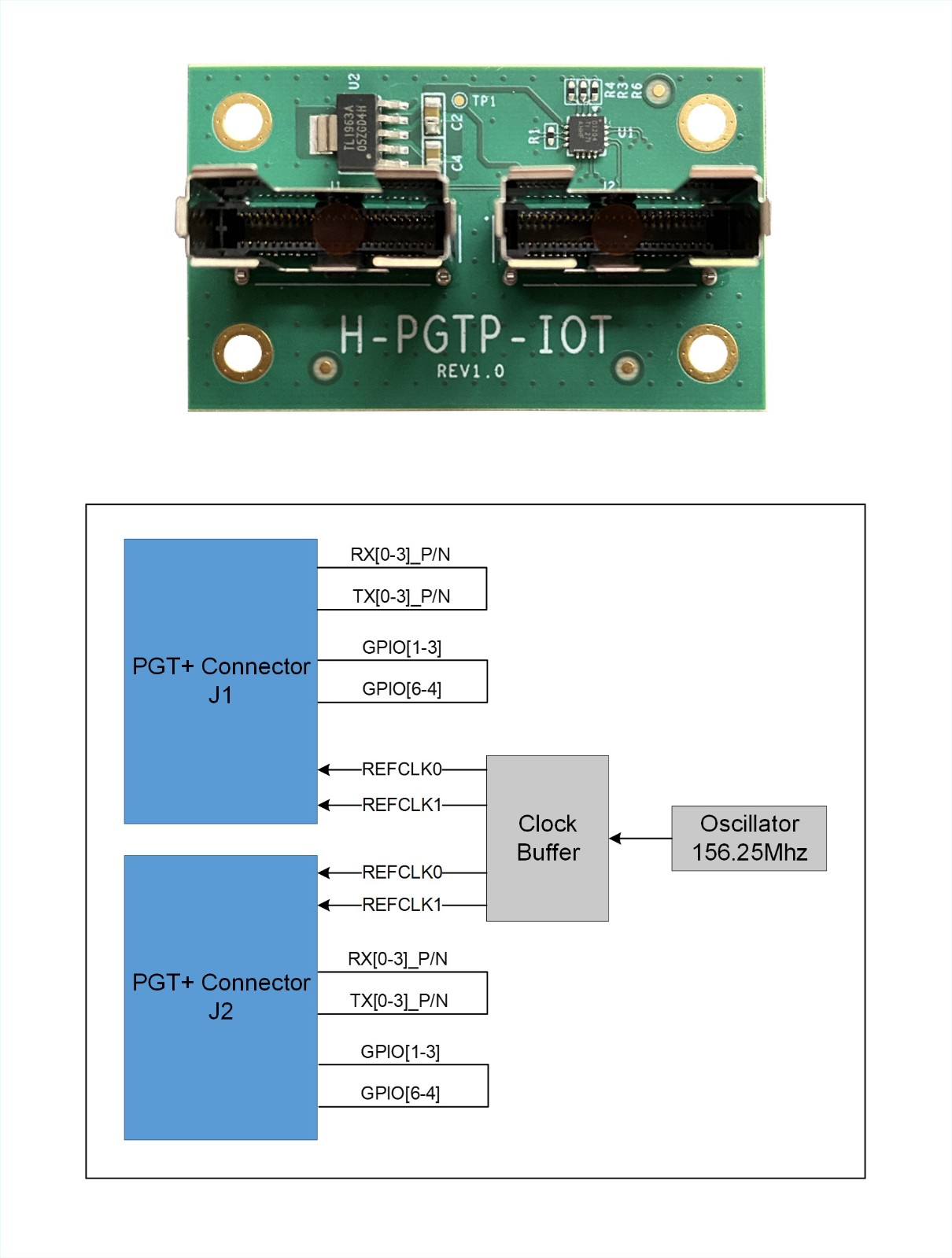

PGT+ IO 测试模块
产品特性
提供两个 PGT+ 连接器
提供一个 LVDS 156.25 MHz 振荡器
占用两个 PGT+ 连接器
产品套装 (H-PGTP-IOT)
一个 PGT+ IO 测试模块

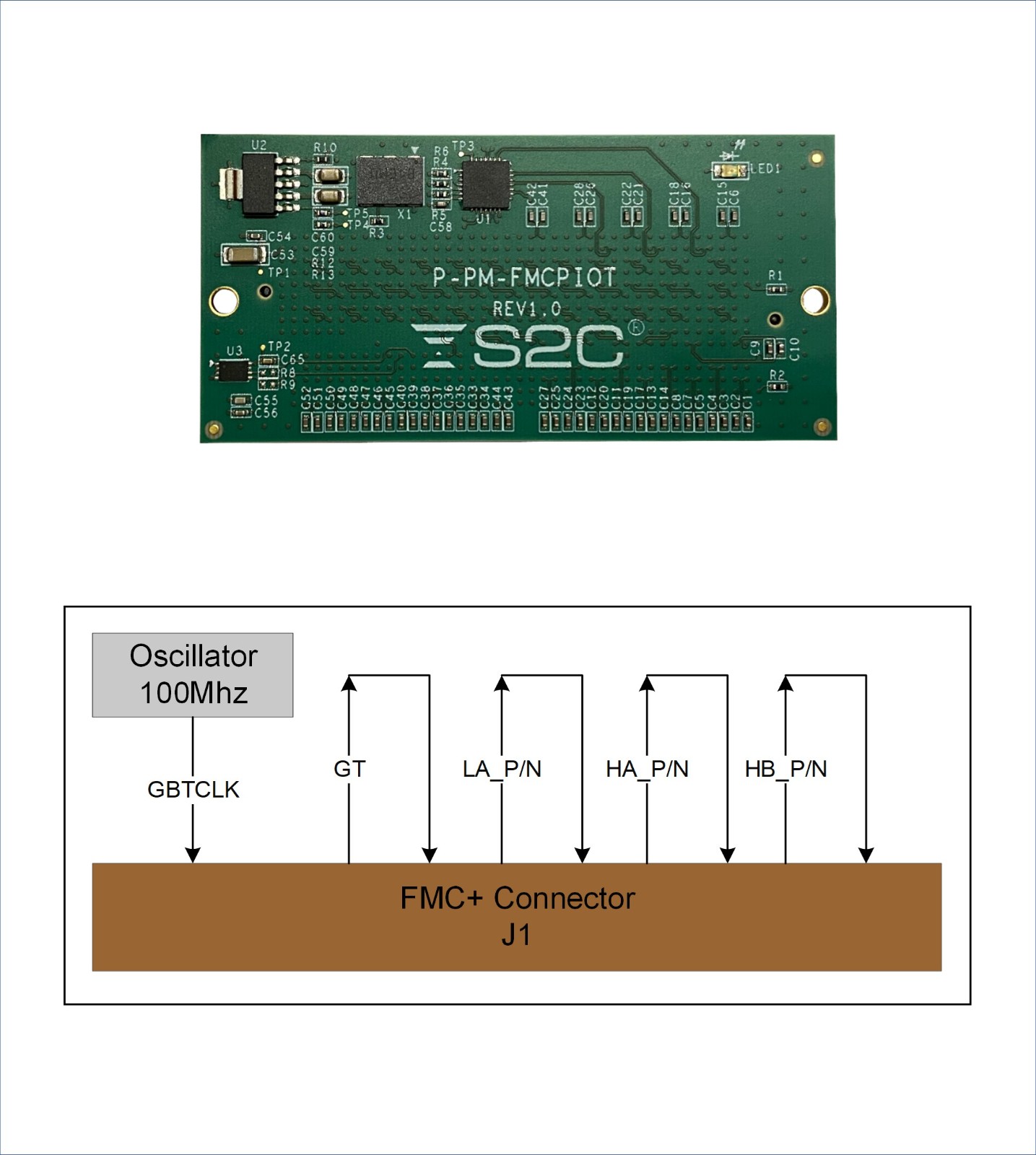

FMC+ IO 测试模块
产品特性
一个 560引脚 FMC+ 连接器
提供一个板载 100 MHz 振荡器
产品套装 (H-FMCP-IOT)
一个 FMC+ IO 测试模块

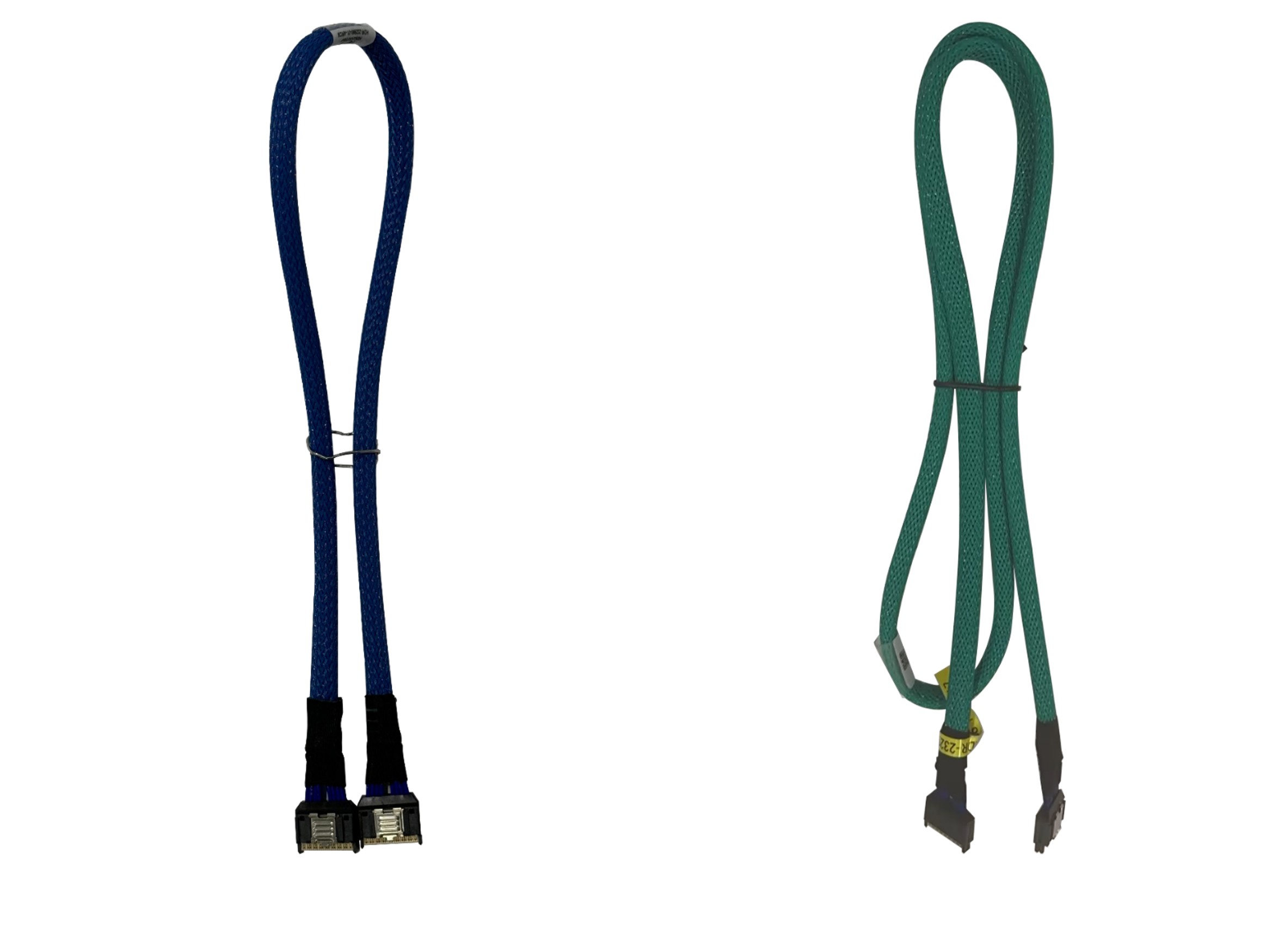

PGT+ 线缆
产品特性
连接两个 PGT+ 连接器
标准线缆长度：500mm, 1000mm
线缆可选长度
H-PGTP-CBL500
H-PGTP-CBL1000

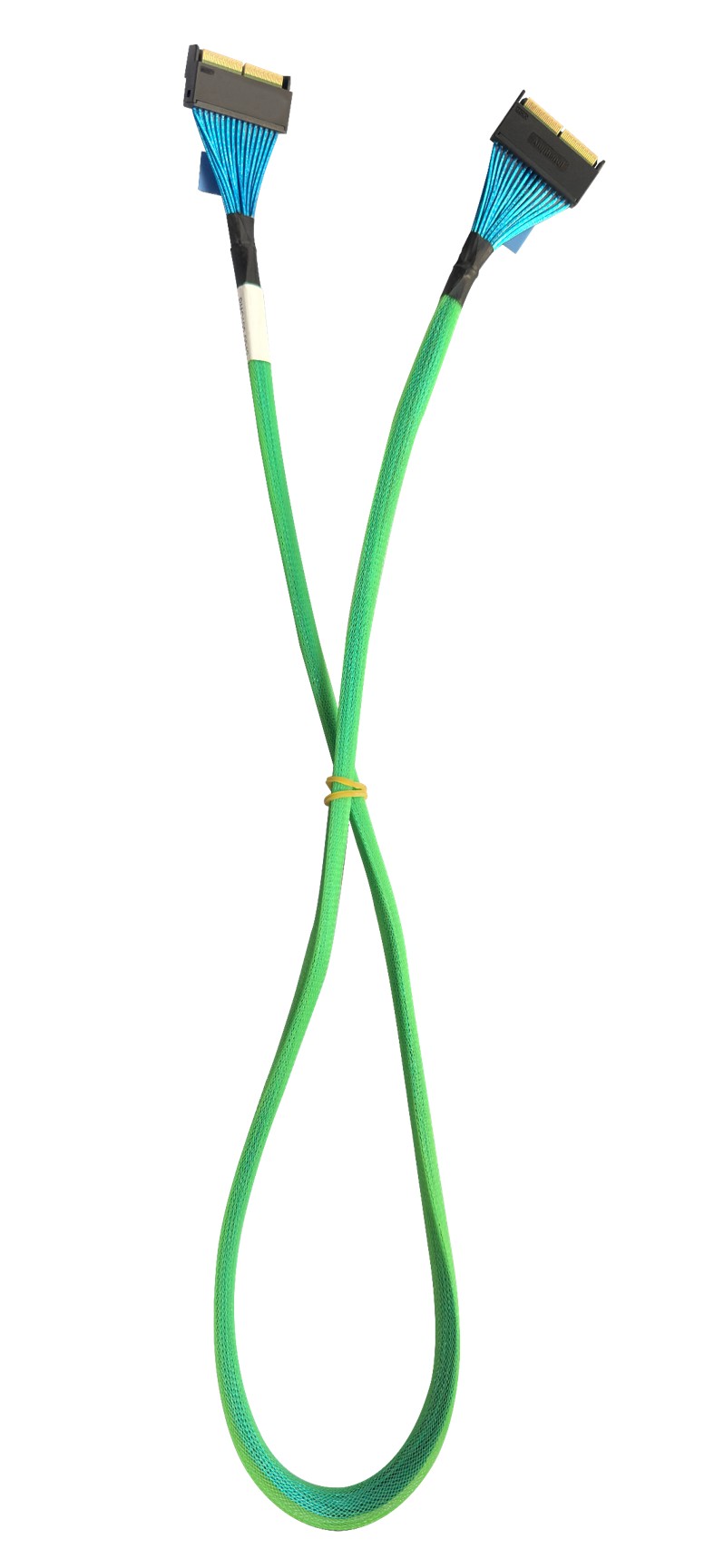

Prodigy MCIO-HPC 线缆
产品特性
连接两个 Prodigy+ 转 MCIO-HPC 转换模块
引针脚定义为引脚1对引脚1
支持差分电压标准
标准线缆长度： 254mm、600mm、 1000mm
线缆可选长度
P-MCIO-HPC254
P-MCIO-HPC600
P-MCIO-HPC1000

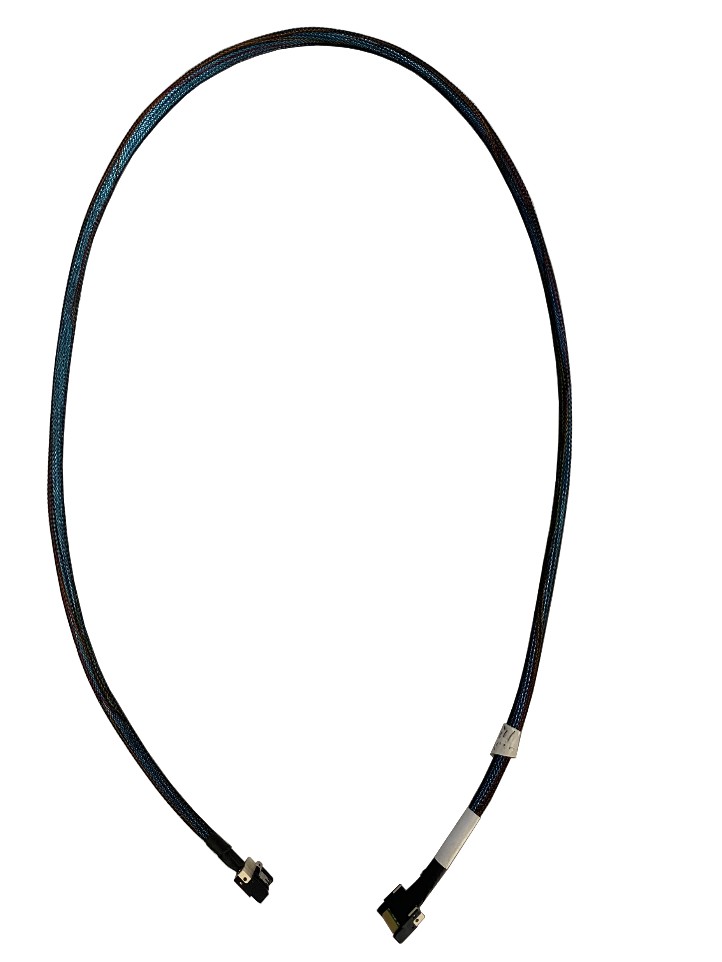

Prodigy MCIO-LPC 线缆
产品特性
连接两个MCIO-LPC连接器
引针脚定义为引脚1对引脚1
支持差分电压标准
标准线缆长度： 500mm、1000mm、 1500mm、2000mm、3000mm
线缆可选长度
P-MCIO-LPC500
P-MCIO-LPC1000
P-MCIO-LPC1500
P-MCIO-LPC2000
P-MCIO-LPC3000

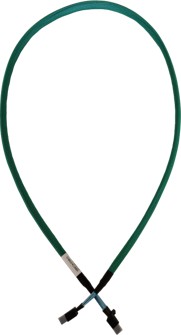

Prodigy MCIO-MPC 线缆
产品特性
连接两个MCIO-MPC连接器
引针脚定义为引脚1对引脚1
支持差分电压标准
标准线缆长度： 600mm、1000mm
线缆可选长度
P-MCIO-MPC600
P-MCIO-MPC1000

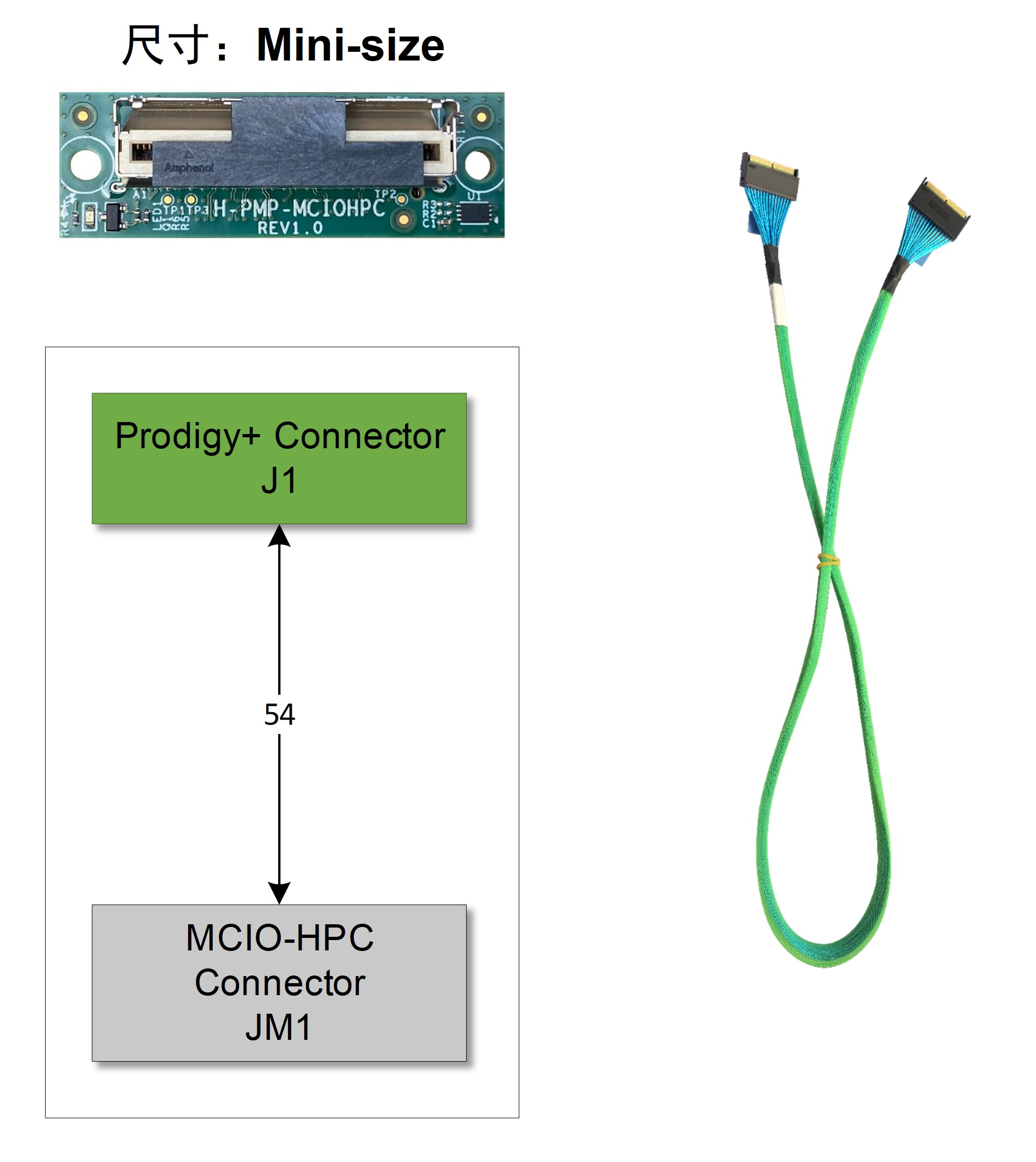

1000mm Prodigy+ 互连套件
产品特性
连接两个 Prodigy+ 连接器
线缆长度为 1000mm
产品套装 (H-PMP-IK1000, H-PMP-IK600)
两个 Prodigy+ 转 MCIO-HPC 转换模块
一条 MCIO-HPC 线缆

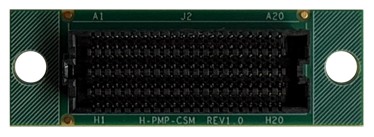

Prodigy+ 连接器垫高模块
产品特性
与连接器对接后，总高度增加 10.1 毫米。
占用一个 Prodigy+ 连接器
产品套装 (H-PMP-CSM)
一个 Prodigy+ 连接器垫高模块
