在芯片设计的FPGA原型验证（FPGA Prototyping）阶段，设计师会先在FPGA上构建一个接近真实的芯片原型，用以进行早期软件调试和系统级验证。当前，随着DDR5/LPDDR5成为高性能SoC（尤其是集成CPU的高端芯片）的主流内存标准。然而，主流的FPGA硬件存在I/O电气标准不兼容，PHY接口规格不适配等障碍。更换SoC存储子系统又会导致SoC的benchmark失真，对性能测试结果影响较大。因此，一个能够兼容设计内存储控制器，并时序精准的内存模型，就显得十分有必要。通过“内存模型”（Memory Model）来模拟DDR5的PHY和存储器的行为，从而在流片前对系统功能、控制器逻辑及软硬件协同进行充分验证，显著降低流片风险。
一个好的内存模型，不仅需要支持众多的内存特性，还需要保持精准的物理时序。这就要求内存模型具备完整的协议层与物理层仿真能力。
针对此类高速存储控制器的验证需求，思尔芯推出了完整的DFI适配验证解决方案。该方案集成了物理层（PHY）功能，符合标准DFI接口协议，并支持通过“后门”访问进行深度调试，为DDR5、LPDDR5等高速接口提供了可靠的系统级验证环境。
具体而言，思尔芯的Memory Model IP利用FPGA上已有的DDR4物理接口，模拟FPGA本身不直接支持的DDR5、LPDDR5乃至HBM2E/3等新型内存的行为。该模型在实现DFI协议到DDR4时序转换的同时，模拟了DDR5的关键协议行为，解决了原型验证中“连不上”的接入难题。此外，模型中还增加了可观测、可控制的“后门”接口，极大提升了调试效率和验证透明度。
思尔芯的内存模型（Memory Model）是一款高度集成的验证解决方案。它在FPGA上实现了存储控制器的物理层与符合JEDEC标准的SDRAM行为模型，支持DDR5等先进协议，为用户构建了一个完整、可运行、可调试的存储子系统原型验证环境。用户可将其与自研或第三方内存控制器无缝集成，加速完成从控制器到物理接口的端到端验证。

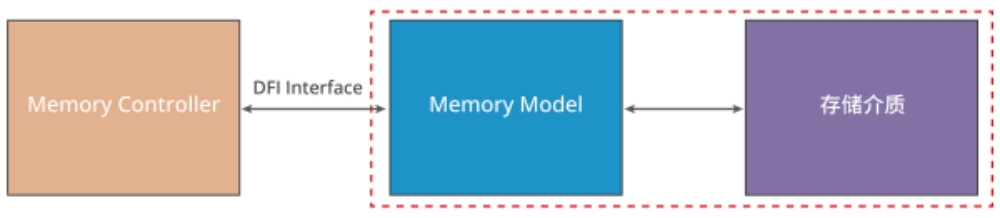

图1：思尔芯Memory Model原型验证方案示意图
某客户在思尔芯S8-100原型验证系统（搭载AMD Versal Premium VP1902）中，集成了DDR5控制器与相应的内存模型，并完成了以下系统级验证：
在DDR5模型上启动Linux系统，并完成全容量数据读写测试。
基础读写验证：DDR5初始化完成后，在软件层面对特定地址进行读写测试，确保基本通路正常。
全空间压力测试：运行内存测试程序，对全部32GB存储空间进行遍历式“先写后读”验证，确保寻址与数据完整性。
Linux系统启动测试：从SD卡加载U-Boot至DDR5，并引导启动完整的Linux操作系统，验证内存子系统在实际系统环境中的稳定性和可用性。
Linux系统成功启动并稳定运行；
内存测试程序全部通过，32GB空间读写无误。

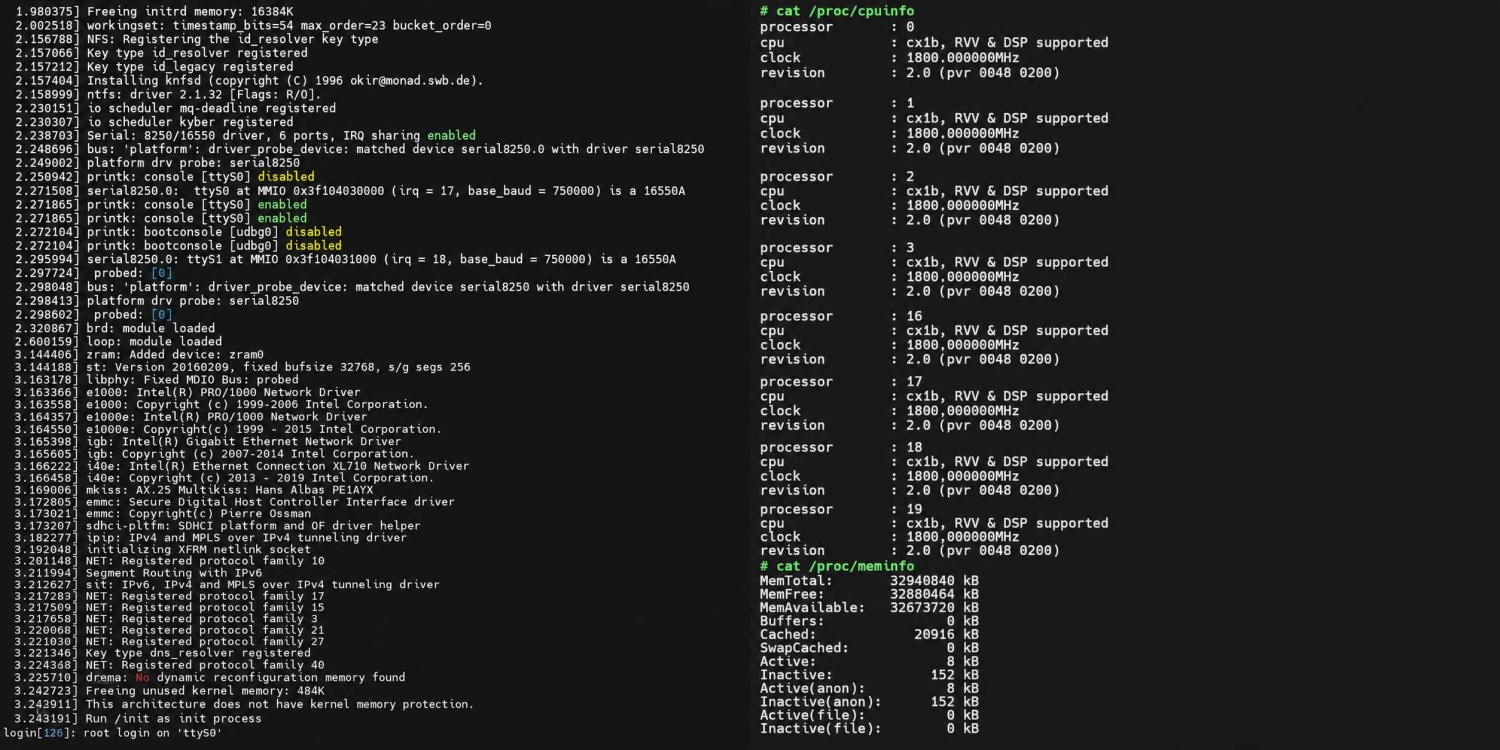

图2：系统成功启动页面
该案例表明，通过思尔芯的内存模型（Memory Model）与模型后门调试功能，不仅能够有效验证DDR5控制器的功能正确性，还能显著提升系统集成与调试效率，为复杂SoC的原型验证提供了可靠支持。
思尔芯提供超过100种可即插即用的子卡、降速桥、内存模型及参考设计，为FPGA原型验证与硬件仿真等构建了丰富的即用资源库。其中，内存模型库已全面覆盖当前主流及新一代存储接口标准，可支持用户在芯神瞳S7、S8、LX2系列原型验证系统以及芯神鼎OD硬件仿真器上，快速搭建高性能、高可靠性的存储子系统验证环境。
现有内存模型主要包括以下：
DDR5，LPDDR5，DDR4，LPDDR4/4X
HBM3，HBM2/2e
DDR4，LPDDR4，DDR3，LPDDR3 (DFI PHY)
欢迎访问思尔芯官网或联系我们的技术团队，获取完整的内存模型列表、数据手册与集成指导，助力您的芯片项目在原型验证阶段实现更高效、更全面的存储子系统验证。
