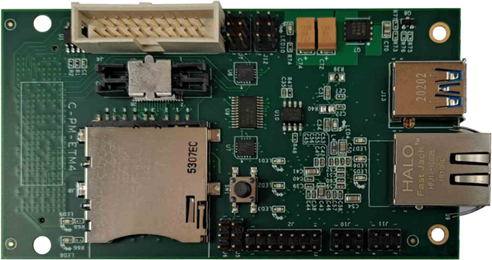

ETM4 模块
一个ARM ETM4接口
一个ARM JTAG接口
1个9针UART接口
1个3针UART接口
1个 SD 卡插槽
1个 Micro SD 卡插槽
GPIO扩展模块
两个RS232接口
两个I2C接口
1个Mictor-38连接器
一个ARM JTAG接口
8个LED，4个按钮和8个开关
2个20 * 2针座
通过MMCX连接器的2个SerDes通道
占用一个Prodidy连接器
处理器接口模块
1个NAND闪存插槽
1个NOR闪存插槽
1个SPI Flash插槽
1个I2C EEPROM插槽
1个MicroSD卡插槽
1个ARM JTAG连接器
一个ARM ETM调试器跟踪连接器
两个I2C接口
4个LED，4个开关和10针接头连接器
占用一个Prodigy I / O连接器
PCI 接口模块
提供32位3.3V PCI边缘连接器
占用一个Prodigy I / O连接器
双通道USB2.0 OTG PHY接口模块
支持主机，设备和 OTG 模式
x2 16位 UTMI 接口和x1 8位 ULPI 接口
板上2x5引脚接头连接器
板上3个LED
2个按钮
占用一个Prodigy I / O连接器
3通道RGMII PHY接口模块
符合10/100/1000 BASE-T IEEE 802.3
支持 RGMII 接口
完全集成的数字自适应均衡器，回声消除器和串扰消除器
两线串行接口和 MDC / MDIO
CRC 校验器，数据包计数器
MAC 接口输出的自动校准
占用一个 Prodigy I / O 连接器
3通道GMII PHY接口模块
符合10/100/1000 BASE-T IEEE 802.3
支持 RGMII 接口
完全集成的数字自适应均衡器，回声消除器和串扰消除器
两线串行接口和 MDC / MDIO
CRC 校验器，数据包计数器
MAC 接口输出的自动校准
占用一个 Prodigy I / O 连接器
Mini-SAS 模块
在两个Prodigy连接器之间转换136个GPIO
将4个 SerDes 从Prodigy连接器转换为 Mini-SAS 连接器
支持同步和异步参考时钟
支持10〜810MHz可编程时钟作为参考时钟
支持6个SIDEBAND信号用于Mini-SAS连接器
无需外部电源
占用一个Prodigy I / O连接器
6通道SGMII PHY接口模块
符合10/100/1000 BASE-T IEEE 802.3
支持6通道SGMII接口
完全集成的数字自适应均衡器，回声消除器和串扰消除器
两线串行接口和MDC / MDIO
CRC校验器，数据包计数器
MAC接口输出的自动校准
占用一个Prodigy I / O连接器
6通道以太网接口模块
符合10/100/1000 BASE-T IEEE 802.3
支持2通道RGMII接口和4通道SGMII接口
完全集成的数字自适应均衡器，回声消除器和串扰消除器
两线串行接口和MDC / MDIO
CRC校验器，数据包计数器
MAC接口输出的自动校准
占用一个Prodigy I / O连接器
通用外设接口模块
提供一个 SPI闪存
提供 RJ45 形式的4个UART
提供2个SPI闪存
提供4个I2C
提供一个20引脚 ARM JTAG
占用一个Prodigy I / O连接器
多FPGA JTAG链工具套件
支持将多达8个Prodigy LS的Xilinx FPGA 模块的 JTAG 端口链接到一个 JTAG 链中
RS232接口模块
两个RS232接口
电压标准在 RS232 接口上的应用
3.0伏
1.8伏
1.5伏
